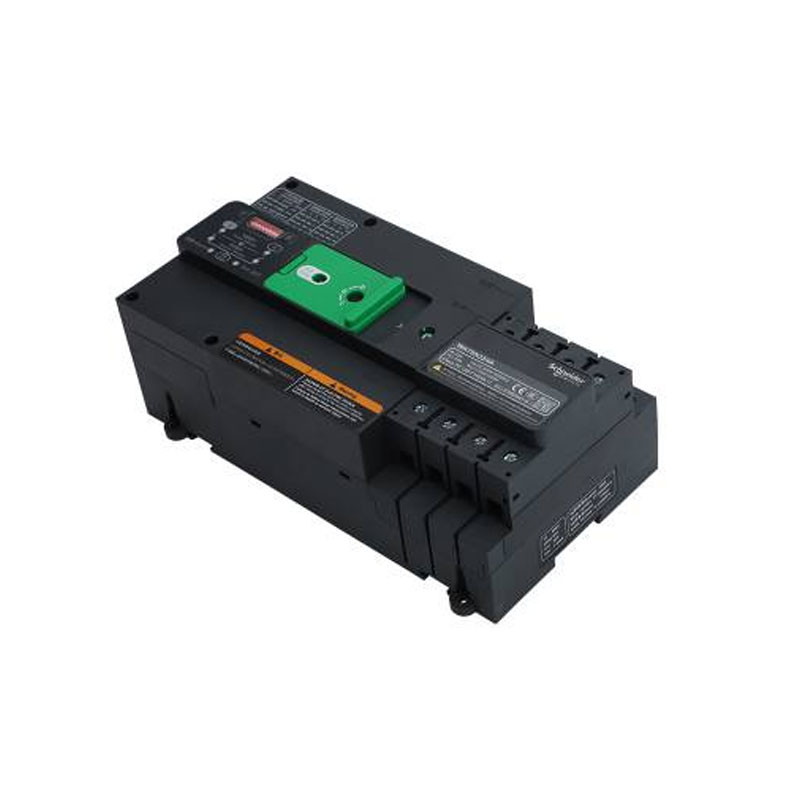

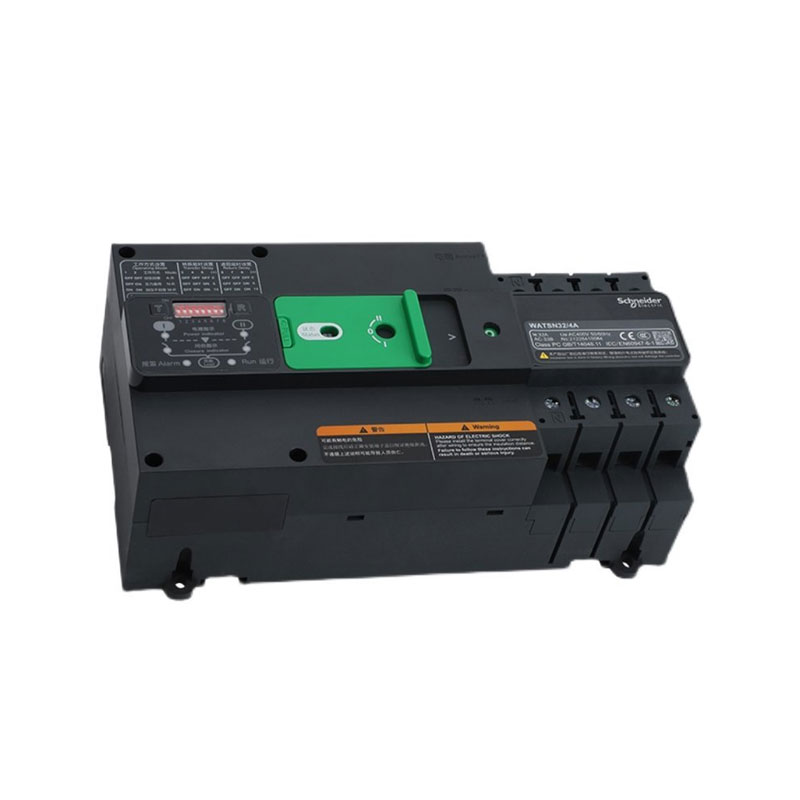

تقوم شركة Yueyang Tongtu بتوريد Schneider WATSN-160/125b/4A ATS للصيانة الصناعية واستبدال الكهرباء ومشاريع توزيع الطاقة التي تتطلب مكونات شنايدر المعتمدة. تم تصميم الوحدة لإدارة نقل الحمل بين مصدري طاقة مستقلين من خلال مراقبة ظروف المصدر وتبديل الحمل المتصل عند حدوث جهد غير طبيعي أو فقدان الطور أو انقطاع الطاقة.
مصفوفة المواصفات الفنية
| المعلمة / الميزة | المواصفات الفنية |
| تسمية النموذج | شنايدر واتسن-160/125ب/4A |
| نوع المنتج | مفتاح النقل التلقائي المزدوج للطاقة (ATS) |
| تصنيف الإطار الحالي (Inm) | 160 أ |
| تصنيف التشغيل الحالي (أي) | 125 أ |
| عدد البولنديين | 4 أقطاب (4P - مبدل محايد) |
| التحكم في الجهد (نحن) | 220 فولت تيار متردد (50/60 هرتز) |
| أوضاع التشغيل | الرمي الذاتي/الاستعادة الذاتية، الاستعداد المتبادل، التجاوز اليدوي |
| الحماية المتشابكة | قفل مزدوج ميكانيكي وكهربائي متكامل |
| الحياة الميكانيكية | ≥8,000 عملية |
| واجهة النظام | المدمج في التحكم عن بعد PLC ومحطات مراقبة الحالة |
يستخدم Schneider WATSN-160/125b/4A تصميم تبديل رباعي الأقطاب، حيث يتم فصله ونقله:
· المرحلة L1
· المرحلة L2
· المرحلة L3
· موصل محايد
يتم تطبيق هذا التكوين بشكل شائع في الأنظمة ثلاثية الطور ذات الأسلاك الأربعة حيث يكون التبديل المحايد مطلوبًا للحفاظ على الفصل بين مصادر الطاقة المستقلة.
يدعم ATS التبديل التلقائي بين مصادر الطاقة الرئيسية والاستعدادية مع توفير إمكانية التشغيل اليدوي لإجراءات التشغيل والفحص والصيانة.
تسمح آلية التشغيل اليدوية للفنيين بتحديد موضع التبديل المطلوب أثناء عمليات الخدمة.
يمنع الهيكل المتشابك المتكامل مصدري الطاقة من الإغلاق في وقت واحد.
يوفر التعشيق الميكانيكي الوقاية المادية، بينما يعمل التعشيق الكهربائي مع دائرة التحكم لتقليل احتمالية عمليات التبديل غير الصحيحة.
يساعد هذا التصميم على حماية المعدات النهائية من مخاطر الدائرة القصيرة من مرحلة إلى أخرى الناتجة عن الاتصال غير المقصود ثنائي المصدر.
يستخدم ATS نظام اتصال طاقة مخصصًا مصممًا لعمليات التبديل المتكررة في ظل الظروف المقدرة.
تم تصميم هيكل التلامس للحفاظ على اتصال كهربائي مستقر أثناء التشغيل العادي مع تقليل تآكل التلامس أثناء دورات النقل المتكررة.
توفر سلسلة WATSN واجهات اتصال مساعدة لتعليقات الحالة وتكامل التحكم.
يمكن استخدامه مع:
● أنظمة التحكم PLC
● أنظمة إدارة المباني (BMS)
● أنظمة المراقبة الكهربائية
لمراقبة الحالة عن بعد وتطبيقات إدارة الطاقة.
تتحقق Yueyang Tongtu من معلومات تعريف المنتج بما في ذلك:
1. تعيين النموذج
2. معلومات اللوحة
3. تكوين المحطة الطرفية
4. الحالة البدنية
قبل الشحن.
يتم تجهيز كل وحدة بتغليف وقائي مناسب للنقل الدولي لتقليل مخاطر التلف أثناء المناولة والتسليم.
بالنسبة لمشاريع الشراء والصيانة، يمكن لشركة Yueyang Tongtu توفير ما يلي:
● عروض أسعار المنتجات
● المواصفات الفنية
● صور المنتج
● معلومات التعبئة
● المساعدة في مجال المشتريات
ج: يشير "160" إلى تصنيف الإطار ()، ويحدد "125b" تيار قاطع التشغيل المقدر، ويمثل "4" تكوينًا رباعي الأقطاب (عزل 3 مراحل + محايد)، ويشير "A" إلى نوع وحدة التحكم لوظيفة النقل التلقائي.
ج: نعم. تشتمل الوحدة على ميزة المقبض اليدوي التي تسمح لفرق الصيانة بالتبديل يدويًا بين Power I وPower II أو إجبار المفتاح على وضع إيقاف مزدوج (صفر محايد) لعزل النظام.
ج: تشتمل سلسلة WATSN على وحدة تحكم مدمجة. يتيح توصيل خطوط الطاقة الواردة (أخذ العينات) الكشف التلقائي والتبديل دون الحاجة إلى وحدات تحكم خارجية.
