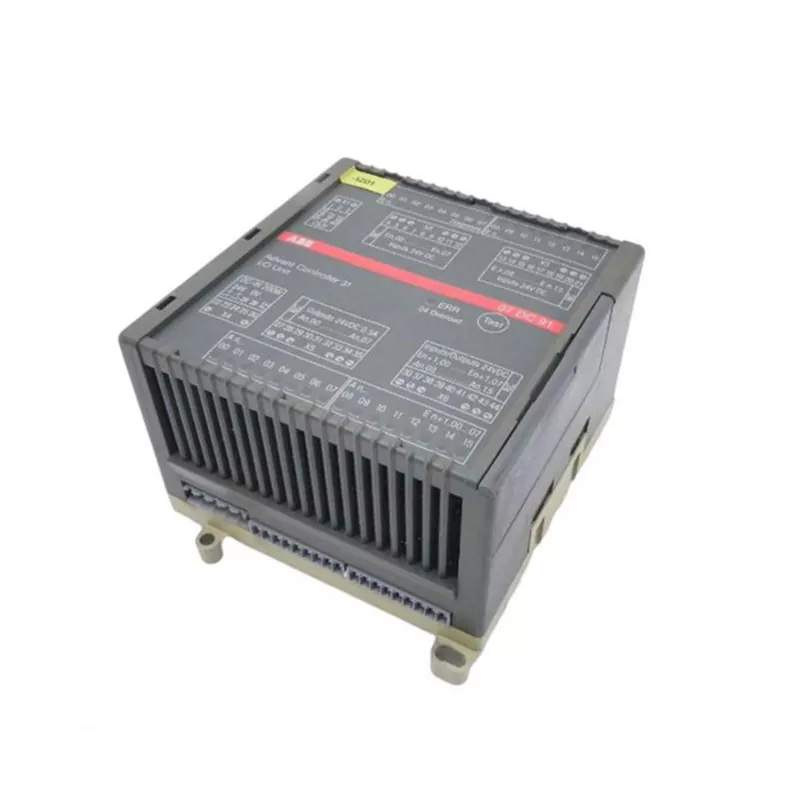

في مصنع المعالجة المستمرة، يتحكم جهاز ABB PLC واحد في خط الإنتاج بأكمله. يقرأ مئات أجهزة الاستشعار، وينفذ منطق التحكم المعقد، ويأمر العشرات من المحركات. يتم توصيل PLC بشبكة من وحدات الإدخال / الإخراج البعيدة ومحركات الأقراص وواجهة HMI. إذا فشلت تلك الشبكة، فإن PLC يفقد الرؤية والتحكم في العملية. يتوقف الخط. بالنسبة لمهندس المشتريات أو مدير المصنع، فإن السؤال ليس ما إذا كانت الشبكة سوف تفشل؛ إنها مسألة متى. تتلف الكابلات، وتتعطل المفاتيح، وترتخي الموصلات. تكرار الشبكة هو الإستراتيجية الهندسية التي تمنع حالات الفشل هذه من التسبب في التوقف عن العمل. فهو يوفر مسارًا ثانيًا مستقلاً لنقل البيانات. إذا فشل أحد المسارين، فإن الآخر يتولى المهمة تلقائيًا، وايه بي بي بي ال سييستمر في العمل دون انقطاع.
الغرض من هذا الدليل هو مساعدة مهندسي المشتريات وتكامل الأنظمة ومديري المصانع على فهم كيف يمنع تكرار الشبكة أحداث التوقف عن العمل لشركة ABB PLC وكيفية تحديد حل التكرار المناسب لتطبيقها. سنغطي الأنواع المختلفة لتكرار الشبكة، والبروتوكولات التي تمكنها، والمواصفات الأساسية التي يجب البحث عنها، ومعايير تقييم المورد. سنقدم أيضًا مواصفات المنتج التفصيلية من مصنعنا في Yueyang Tongtu E-commerce Co., Ltd. سواء كنت تصمم نظام ABB PLC جديدًا أو تقوم بترقية نظام موجود، فإن هذا الدليل سيمنحك الأساس الفني الذي تحتاجه لاتخاذ قرار شراء واثق.
تكرار الشبكة هو ممارسة تصميم شبكة ذات مسارات متعددة لنقل البيانات بين الأجهزة. إذا فشل أحد المسارات، فسيتم إعادة توجيه البيانات تلقائيًا عبر مسار بديل. بالنسبة لنظام ABB PLC، يمكن تطبيق التكرار على عدة مستويات: البنية التحتية للشبكة (الكابلات والمحولات)، وPLC نفسه (وحدة المعالجة المركزية الزائدة عن الحاجة)، وإمدادات الطاقة، ووحدات الإدخال/الإخراج. الهدف هو القضاء على نقاط الفشل الفردية. نقطة الفشل الوحيدة هي أي مكون سيؤدي فشله إلى توقف النظام بأكمله. في الشبكات غير المتكررة، يمكن لكابل واحد مكسور أو مفتاح فاشل أن يؤدي إلى تعطيل نظام ABB PLC بأكمله. في الشبكة المتكررة، يتم اكتشاف فشل أحد المكونات، ويستمر النظام في العمل باستخدام مسار النسخ الاحتياطي. يلخص الجدول أدناه مستويات التكرار وتأثيرها على منع فترات التوقف عن العمل.
| مستوى التكرار | ما هو مكرر | تمت معالجة الفشل | التأثير على وقت توقف ايه بي بي بي ال سي |
| التكرار وسائل الإعلام | الكابلات والمفاتيح | انقطاع الكابل، فشل التبديل | يمنع فقدان الشبكة |
| التكرار PLC | وحدة المعالجة المركزية وإمدادات الطاقة | فشل وحدة المعالجة المركزية، انقطاع التيار الكهربائي | يمنع فقدان وحدة التحكم |
| I/O التكرار | وحدات الإدخال/الإخراج والأسلاك | فشل الوحدة، خطأ في الأسلاك | يمنع فقدان الإدخال/الإخراج |
| فائض الطاقة | إمدادات الطاقة والأعلاف | فشل إمدادات الطاقة | يمنع فقدان الطاقة |
فيشركة يويانغ تونغتو للتجارة الإلكترونية المحدودة، يقوم مصنعنا بتزويد أنظمة ABB PLC ومكونات الشبكة التي تدعم التكرار. نحن ندرك أن الاستغناء عن العمالة ليس ترفا؛ إنه مطلب للتطبيقات الهامة. يمكن لفريقنا الفني مساعدتك في تصميم بنية شبكة متكررة تلبي متطلبات التوفر لديك وميزانيتك.
يمكن استخدام العديد من طبولوجيا الشبكة لتوفير التكرار لأنظمة ABB PLC. يعتمد اختيار الهيكل على حجم الشبكة ووقت الاسترداد المطلوب والتكلفة. الطبولوجيا المتكررة الأكثر شيوعًا هي طوبولوجيا الحلقة، وطوبولوجيا النجم المزدوج، وطوبولوجيا الشبكة. في الهيكل الحلقي، يتم توصيل الأجهزة في حلقة مغلقة. إذا انكسر أحد الكابلات الموجودة في الحلقة، فلا يزال بإمكان البيانات الوصول إلى جميع الأجهزة عن طريق السفر في الاتجاه الآخر حول الحلقة. طوبولوجيا الحلقة بسيطة وفعالة من حيث التكلفة. في الهيكل النجمي المزدوج، يتم توصيل كل جهاز بمفتاحين منفصلين. إذا فشل أحد المحولين، فسيظل بإمكان الجهاز الاتصال من خلال المفتاح الآخر. توفر البنية النجمية المزدوجة استردادًا أسرع وتوافرًا أعلى. في الهيكل الشبكي، يتصل كل جهاز بعدة أجهزة أخرى. وهذا يوفر أعلى مستوى من التكرار ولكنه أيضًا الأكثر تعقيدًا وتكلفة. يقارن الجدول أدناه هذه الطبولوجيا.
| طوبولوجيا | مستوى التكرار | وقت الاسترداد | يكلف | تطبيق نموذجي |
| جرس | التكرار الإعلامي | 200 مللي ثانية - 500 مللي ثانية | قليل | الشبكات الصغيرة والمتوسطة |
| ثنائي النجمة | التبديل وتكرار وسائل الإعلام | <100 مللي ثانية | واسطة | شبكات متوسطة إلى كبيرة |
| مش | التكرار المسار الكامل | <50 مللي ثانية | عالي | شبكات حرجة وكبيرة |
في مصنعنا، نقوم بتوريد المكونات لجميع هذه الهياكل، بما في ذلك المحولات المُدارة وإمدادات الطاقة الزائدة ومحولات الوسائط. نحن نعمل مع عملائنا لتحديد الهيكل الذي يلبي متطلبات التوفر والميزانية على أفضل وجه. يمكن لفريقنا الهندسي تقديم المساعدة في تصميم الشبكة ودعم التكوين.
يتم تمكين التكرار في شبكة ABB PLC من خلال بروتوكولات محددة تدير اكتشاف حالات الفشل وإعادة توجيه البيانات. البروتوكولات الأكثر شيوعًا هي RSTP (بروتوكول الشجرة الممتدة السريع)، وMRP (بروتوكول تكرار الوسائط)، وPRP (بروتوكول التكرار المتوازي). RSTP هو بروتوكول إيثرنت قياسي يمنع الحلقات ويوفر استردادًا سريعًا من فشل الارتباط. MRP هو بروتوكول مصمم خصيصًا لطبولوجيا الحلقة. يوفر أوقات استرداد تتراوح بين 200-500 مللي ثانية. PRP هو بروتوكول يرسل بيانات مكررة عبر شبكتين مستقلتين. فهو يوفر تكرارًا سلسًا مع عدم وجود وقت استرداد. يعتمد اختيار البروتوكول على وقت الاسترداد المطلوب والطوبولوجيا. ويلخص الجدول أدناه هذه البروتوكولات.
| بروتوكول | معيار | وقت الاسترداد | طوبولوجيا | تطبيق نموذجي |
| RSTP | إيي 802.1 واط | < 1 ثانية | أي | الشبكات الصناعية العامة |
| MRP | إيك 62439-2 | 200 - 500 مللي ثانية | جرس | الشبكات الحلقية ايه بي بي بي ال سي |
| بي آر بي | إيك 62439-3 | صفر (سلس) | ثنائي النجمة | تطبيقات بالغة الأهمية وعالية التوفر |
في شركة Yueyang Tongtu E-commerce Co., Ltd.، نقوم بتوريد أنظمة ABB PLC ومكونات الشبكة التي تدعم RSTP وMRP وPRP. يمكن لفريقنا الفني مساعدتك في اختيار البروتوكول المناسب لتطبيقك وتهيئة الشبكة لتحقيق الأداء الأمثل. كما نقدم أيضًا التدريب والدعم لمساعدة فريقك في الحفاظ على الشبكة الزائدة عن الحاجة.
عند شراء مكونات احتياطية للشبكة لنظام ABB PLC، يجب على المشترين مراعاة العديد من المواصفات الرئيسية. يتضمن ذلك وقت الاسترداد وعدد المنافذ والميزات المُدارة ونطاق درجة حرارة التشغيل والشهادات. وقت الاسترداد هو أهم مواصفات التكرار. فهو يحدد مدى سرعة تعافي الشبكة من الفشل. بالنسبة للتطبيقات الهامة، يوصى بفترة استرداد أقل من 100 مللي ثانية. يحدد عدد المنافذ عدد الأجهزة التي يمكن توصيلها. تحدد الميزات المُدارة، مثل دعم VLAN ومراقبة SNMP ونسخ المنفذ، مستوى التحكم والرؤية. يحدد نطاق درجة حرارة التشغيل ما إذا كان يمكن استخدام المفتاح في البيئات القاسية. تحدد الشهادات، مثل UL وCE وIEC 61850، ما إذا كان المحول يلبي معايير الصناعة. ويلخص الجدول أدناه هذه المواصفات.
| مواصفة | النطاق النموذجي | أهمية تكرار ايه بي بي بي ال سي |
| وقت الاسترداد | <50 مللي ثانية إلى <1 ثانية | يحدد منع التوقف |
| عدد المنافذ | 8 - 24 | يحدد اتصال الجهاز |
| الميزات المدارة | VLAN، SNMP، جودة الخدمة، انعكاس المنفذ | تمكين التحكم في الشبكة ومراقبتها |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +75 درجة مئوية | يحدد مدى ملاءمتها للبيئات القاسية |
| الشهادات | أول، سي، إيك 61850 | يضمن الامتثال للمعايير |
| مزود الطاقة | زائدة عن الحاجة، 24 فولت تيار مستمر | يمنع الفشل المتعلق بالطاقة |
في مصنعنا، نقوم بتوريد محولات الشبكة والمكونات التي تلبي هذه المواصفات. يمكننا مساعدتك في تحديد المفتاح المناسب لشبكة ABB PLC الخاصة بك وتقديم دعم التكوين. هدفنا هو تزويد عملائنا بحل تكرار كامل وموثوق.
إن تقييم مورد حلول تكرار الشبكة لأنظمة ABB PLC لا يقل أهمية عن تقييم المنتج نفسه. تحدد المعرفة التقنية للمورد ومجموعة المنتجات وإمكانيات الدعم ما إذا كنت ستتلقى حلاً ناجحًا وما إذا كنت ستتلقى الدعم الذي تحتاجه. المعايير الرئيسية لتقييم المورد هي الخبرة الفنية، ومجموعة المنتجات، ودعم التكوين، وأداء التسليم، ودعم ما بعد البيع. تشمل الخبرة الفنية المعرفة بأنظمة ABB PLC وبروتوكولات الشبكة. تتضمن مجموعة المنتجات توفر المفاتيح والكابلات والملحقات. يتضمن دعم التكوين القدرة على تصميم وتكوين الشبكة المتكررة. يتضمن أداء التسليم القدرة على تلبية المهل الزمنية. يشمل دعم ما بعد البيع توافر الدعم الفني وقطع الغيار. ويلخص الجدول أدناه هذه المعايير.
| معيار التقييم | ما الذي تبحث عنه | لماذا يهم؟ |
| الخبرة الفنية | معرفة ABB PLC وبروتوكولات الشبكة | يضمن تصميم الحل الصحيح |
| نطاق المنتج | المفاتيح والكابلات والملحقات | يوفر الحل الكامل |
| دعم التكوين | خدمات تصميم وتكوين الشبكات | يضمن التكرار يعمل على النحو المنشود |
| أداء التسليم | سجل التسليم في الوقت المحدد | يبقي مشروعك في الموعد المحدد |
| دعم ما بعد البيع | الدعم الفني، قطع الغيار | يضمن الموثوقية على المدى الطويل |
في شركة Yueyang Tongtu E-commerce Co., Ltd.، لدينا الخبرة الفنية ومجموعة المنتجات وإمكانيات الدعم لنكون شريكك في تكرار شبكة ABB PLC. يوفر مصنعنا مجموعة واسعة من المفاتيح والكابلات والملحقات المُدارة. يمكن لفريقنا الفني تصميم وتكوين شبكتك الزائدة عن الحاجة. ويضمن دعم ما بعد البيع لدينا حصولك على المساعدة التي تحتاجها عندما تحتاج إليها. نحن ندعوك لتقييمنا وفقًا لهذه المعايير.
يوفر الجدول التالي معلمات المنتج الرئيسية لمكونات تكرار الشبكة التي نوفرها لأنظمة ABB PLC. تم تصميم هذه المكونات للبيئات الصناعية وهي متوافقة مع منصات ABB PLC. يمكن لمصنعنا أيضًا توفير تكوينات مخصصة لتلبية متطلبات المشروع المحددة.
| المعلمة | نطاق المواصفات | ملحوظات |
| نوع التبديل | مُدار، الطبقة 2 / الطبقة 3 | للتكرار وVLAN |
| عدد المنافذ | 8، 16، 24 | خيارات النحاس والألياف |
| بروتوكولات التكرار | RSTP، MRP، PRP | تم اختياره على أساس الطوبولوجيا |
| وقت الاسترداد | <50 مللي ثانية إلى <1 ثانية | يعتمد على البروتوكول والطوبولوجيا |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +75 درجة مئوية | الصف الصناعي |
| مزود الطاقة | 24 فولت تيار مستمر، زائدة عن الحاجة | لتكرار الطاقة |
| الشهادات | أول، سي، إيك 61850 | الامتثال للمعايير |
| تصاعد | دين السكك الحديدية | التركيب الصناعي القياسي |
في مصنعنا، نقوم بتوريد مكونات احتياطية للشبكة تلبي هذه المواصفات وأكثر. يمكننا تخصيص التكوين ليناسب شبكة ABB PLC الخاصة بك. يمكن لفريقنا الهندسي المساعدة في عملية الاختيار وتقديم بيانات فنية مفصلة لمشروعك.
السؤال 1: ما الفرق بين RSTP وMRP لشبكات ABB PLC؟
الإجابة: RSTP (بروتوكول الشجرة الممتدة السريع) هو بروتوكول إيثرنت للأغراض العامة يوفر استردادًا سريعًا من حالات فشل الارتباط في أي هيكل. MRP (بروتوكول تكرار الوسائط) هو بروتوكول مصمم خصيصًا للطبولوجيا الحلقية، مع أوقات استرداد تتراوح من 200 إلى 500 مللي ثانية. غالبًا ما يتم استخدام MRP في شبكات ABB PLC لأنه مُحسّن لتكوينات الحلقة. يعتمد الاختيار على طبولوجيا الشبكة ومتطلبات وقت الاسترداد.
السؤال 2: ما هي تكلفة تكرار الشبكة لنظام ABB PLC؟
الإجابة: تعتمد تكلفة تكرار الشبكة على الهيكل وعدد الأجهزة ومستوى التكرار المطلوب. قد تضيف طوبولوجيا الحلقة البسيطة مع MRP ما بين 15 إلى 25% إلى تكلفة البنية التحتية للشبكة. قد تضيف طوبولوجيا النجمة المزدوجة مع PRP 30-50%. ومع ذلك، غالبًا ما تكون تكلفة التكرار صغيرة مقارنة بتكلفة حدث توقف واحد. يمكن لمصنعنا تقديم عرض أسعار بناءً على متطلباتك المحددة.
السؤال 3: هل يمكنني إضافة تكرار إلى شبكة ABB PLC موجودة؟
الإجابة: نعم، في العديد من الحالات يمكنك إضافة تكرار إلى شبكة ABB PLC موجودة. قد يتضمن ذلك إضافة محول ثانٍ، أو إعادة تكوين الشبكة إلى هيكل حلقي، أو الترقية إلى المحولات المُدارة التي تدعم بروتوكولات التكرار. تعتمد الجدوى على بنية الشبكة الحالية ونموذج ABB PLC. يمكن لفريقنا الهندسي تقييم شبكتك والتوصية بأفضل نهج.
السؤال 4: ما الفرق بين تكرار الوسائط وتكرار PLC؟
الإجابة: يعمل تكرار الوسائط على حماية البنية الأساسية للشبكة (الكابلات والمحولات) من الفشل. يعمل تكرار PLC على حماية وحدة التحكم (وحدة المعالجة المركزية ومصدر الطاقة) من الفشل. يضمن تكرار الوسائط استمرار قدرة ABB PLC على الاتصال بالأجهزة البعيدة في حالة فشل الكابل أو المحول. يضمن تكرار PLC استمرار برنامج التحكم في التنفيذ في حالة فشل وحدة المعالجة المركزية الأساسية. كلاهما مهم لتحقيق أقصى قدر من التوافر.
السؤال 5: كيف يمكنني اختبار شبكة متكررة للتأكد من أنها تعمل؟
الإجابة: لاختبار شبكة متكررة، يجب عليك محاكاة الفشل عن طريق فصل أحد المسارات المتكررة (على سبيل المثال، فصل كابل أو إيقاف تشغيل المحول) والتحقق من استمرار الشبكة في العمل دون انقطاع. يجب عليك أيضًا التحقق من أن وقت الاسترداد يلبي متطلباتك. يوصى بالاختبار والمراقبة المنتظمة لضمان بقاء التكرار فعالاً. يمكن لمصنعنا توفير دعم الاختبار والتشغيل.
يعد تكرار الشبكة استراتيجية مهمة لمنع أحداث التوقف عن العمل لشركة ABB PLC. من خلال توفير مسارات متعددة لنقل البيانات، يؤدي التكرار إلى التخلص من نقاط الفشل الفردية ويضمن استمرار نظام التحكم في العمل حتى عند فشل أحد المكونات. يحدد اختيار الهيكل والبروتوكول مستوى التكرار ووقت الاسترداد. في شركة Yueyang Tongtu E-commerce Co., Ltd.، يتمتع مصنعنا بالخبرة ومجموعة المنتجات لمساعدتك في تصميم وتنفيذ شبكة زائدة عن الحاجة لنظام ABB PLC الخاص بك. نحن نوفر المحولات والكابلات والملحقات المُدارة التي تدعم RSTP وMRP وPRP. يمكن لفريقنا الفني المساعدة في تصميم الشبكة وتكوينها واختبارها. هدفنا هو مساعدة عملائنا على تحقيق أعلى مستويات التوافر والموثوقية.
سواء كنت تقوم ببناء نظام ABB PLC جديد أو ترقية نظام موجود، فإننا ندعوك إلى الاتصال بنا لمناقشة متطلبات التكرار الخاصة بك. يمكننا تقديم المساعدة في اختيار المنتج، والوثائق الفنية، ودعم ما بعد البيع. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا للأتمتة الصناعية في جميع أنحاء العالم.
اتصل بشركة Yueyang Tongtu E-commerce Co., Ltd. اليوملمناقشة متطلبات تكرار شبكة ABB PLC الخاصة بك واكتشاف كيف يمكن لحلولنا أن تمنع أحداث التوقف عن العمل.
