هانيويل MC-TDOY22

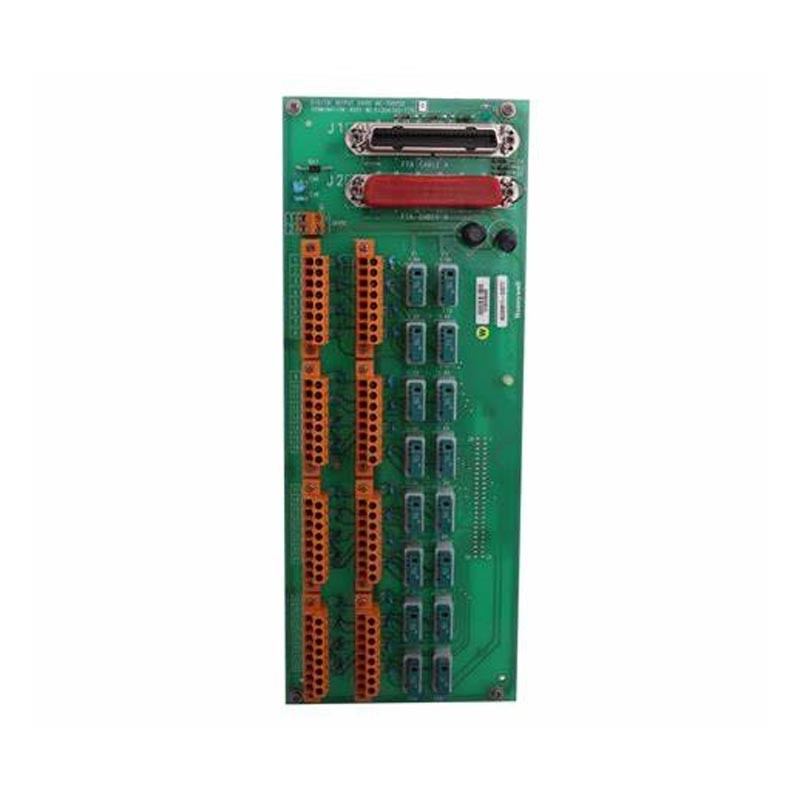

توفر شركة Yueyang Tongtu شركة Honeywell MC-TDOY22، رقم القطعة 51204162-175، وهي مجموعة إنهاء حقل الإخراج الرقمي (FTA) ذات 32 قناة تستخدم مع تكوينات الإدخال/الإخراج لنظام التحكم الموزع من شركة Honeywell. فهو يوفر واجهة المجال بين معالج الإدخال/الإخراج المتوافق وأجهزة المجال الرقمي، بما في ذلك صمامات الملف اللولبي والمرحلات والمؤشرات وأجهزة الإنذار ومشغلات التشغيل/الإيقاف الأخرى.

يوفر التجميع 32 قناة إخراج رقمية معزولة، حيث تدعم كل قناة أحمال تصل إلى 500 مللي أمبير عند 24 فولت تيار مستمر ضمن نطاق جهد تحميل 15-30 فولت تيار مستمر. يتم عزل محركات الإخراج الخاصة بها بصريًا عن PM/APM/HPM الشائع، بينما يوفر التصميم المطلي المطابق حماية إضافية للمكونات الإلكترونية في البيئات الصناعية الصعبة.

بالنسبة لمشاريع الصيانة والاستبدال، يعد التحديد الدقيق للنموذج ورقم الجزء أمرًا مهمًا. تدعم شركة Yueyang Tongtu توفير مصادر لوحدات Honeywell DCS، بما في ذلك قطع غيار الأتمتة المتوقفة والتي يصعب العثور عليها، مع تأكيد توفر المنتج وحالته وكميته ومتطلبات التسليم وفقًا للطلب المحدد.

مواصفات المنتج

نموذج	MC-TDOY22 هانيويل
بناء	وحدات
معالج تعليمات LD	PLC الصلب
قوة	60 واط
مدخل	4-20 مللي أمبير، 1-5 فولت، و0-5 فولت
الجهد االكهربى	24 فولت تيار مستمر
وزن	2 كجم

ما هو هانيويل MC-TDOY22؟

إن Honeywell MC-TDOY22 عبارة عن مجموعة إنهاء حقل الإخراج الرقمي مصممة لتوصيل معالج الإدخال/الإخراج المتوافق مع الأحمال الرقمية على جانب الحقل. في نظام التحكم الموزع، توفر اتفاقية التجارة الحرة الإنهاء الفعلي وواجهة الإشارة المطلوبة لنقل أوامر التحكم في التشغيل/الإيقاف إلى الأجهزة الميدانية المتصلة.

يوفر التجميع 32 قناة إخراج رقمية معزولة. يمكن لكل قناة أن تدعم أحمالًا تصل إلى 500 مللي أمبير عند 24 فولت تيار مستمر ضمن نطاق جهد الحمل المحدد 15-30 فولت تيار مستمر. يساعد العزل البصري بين دوائر الإخراج وPM/APM/HPM المشترك على فصل الظروف الكهربائية في جانب المجال عن دوائر جانب وحدة التحكم.

إن البناء المطلي المطابق مناسب أيضًا للبيئات الصناعية حيث قد تتعرض التجميعات الإلكترونية للرطوبة أو التلوث أو الضغوط البيئية الأخرى. بالنسبة لصيانة النظام، يجب تقييم الوحدة مع معالج الإدخال/الإخراج المرتبط بها وتكوين نظام التحكم الخاص بـ Honeywell الحالي.

أنظمة الإدخال/الإخراج المتوافقة مع هانيويل

ترتبط اتفاقية التجارة الحرة هذه بتكوينات الإدخال/الإخراج الخاصة بـ Honeywell TDC 3000 / TPS Process Manager وأنظمة Experion PKS Series C (C300) عند استخدامها مع معالج الإدخال/الإخراج MU-PDOY22 أو MC-PDOY22 المحدد.

بالنسبة للمشاريع البديلة، يجب تأكيد التوافق من تكوين النظام الحالي وليس من نموذج اتفاقية التجارة الحرة وحده. يجب التحقق من رقم الجزء الأصلي ومعالج الإدخال/الإخراج المرتبط ومنصة النظام والتكوين الطرفي ومتطلبات التثبيت قبل الطلب.

بالنسبة لأنظمة التحكم القديمة من شركة Honeywell، يعد التحديد الدقيق لرقم الجزء مفيدًا بشكل خاص لأن مشاريع الصيانة قد تتضمن وحدات أو معدات متوقفة تعمل في الميدان لسنوات عديدة.

الميزات التقنية الرئيسية

32-قناة الإخراج الرقمي

يوفر التجميع 32 قناة إخراج رقمية في تكوين Size-B FTA، مما يسمح بتوصيل أجهزة ميدانية متعددة من خلال تجميع إنهاء واحد.

العزلة البصرية

يتم عزل برامج تشغيل الإخراج بصريًا عن PM/APM/HPM الشائعة. يساعد هذا الفصل على تقليل تأثير الاضطرابات الكهربائية بين دوائر جانب المجال وجانب نظام التحكم.

تكرار الإدخال/الإخراج واحد لواحد

تدعم الوحدة تكرار الإدخال/الإخراج الفردي لتكوينات نظام التحكم حيث يكون التشغيل المستمر ومرونة الاستبدال أمرًا مهمًا.

البناء المطلي المطابق

توفر النسخة المطلية المتوافقة طبقة حماية إضافية فوق التجميع الإلكتروني، مما يدعم الاستخدام في البيئات الصناعية الصعبة حيث قد تكون هناك مخاوف بشأن الرطوبة والتلوث.

خيارات الأسلاك الميدانية

تُستخدم المحطات الطرفية من النوع المضغوط للاتصالات الميدانية، مع تكوينات من النوع اللولبي متاحة لترتيبات اتفاقية التجارة الحرة المعمول بها. يجب تأكيد التكوين الطرفي مقابل التثبيت الحالي عند اختيار بديل.

تكامل النظام

تم تصميم التجميع للعمل مع معالجات الإدخال/الإخراج MU-PDOY22 / MC-PDOY22 المحددة وتكوينات نظام التحكم الخاصة بشركة Honeywell المقابلة. لذلك يعد التأكد من المعالج ومنصة النظام جزءًا مهمًا من عملية تحديد الاستبدال.

سيناريوهات التطبيق

صمامات الملف اللولبي

يمكن استخدام المخرجات الرقمية لتبديل صمامات الملف اللولبي في تطبيقات التحكم في العمليات، بما في ذلك أنظمة الإنتاج الكيميائية والبتروكيميائية والتكرير وغيرها من أنظمة الإنتاج الآلية.

المرحلات والمقاولين

يمكن أن توفر المخرجات إشارات تبديل للمرحلات والموصلات ودوائر التحكم في المحركات والأجهزة الميدانية الأخرى التي تتطلب التحكم الرقمي في التشغيل/الإيقاف.

المؤشرات ومصابيح الإشارة

يمكن لقنوات الإخراج الرقمية التحكم في مؤشرات الحالة والأضواء التجريبية وأجهزة إعلان الإنذار المستخدمة لتوصيل المعدات أو ظروف المعالجة.

الأبواق وأجهزة الإنذار

يمكن استخدام التجميع لإصدار إشارات الإنذار الرقمية في أنظمة التحكم الصناعية حيث يتطلب الأمر إشعارًا مسموعًا أو مرئيًا.

المحركات الصناعية

يمكن للمخرجات الرقمية أيضًا التحكم في مشغلات التشغيل/الإيقاف الميدانية الأخرى المستخدمة في الإنتاج الآلي ومعالجة العمليات وأنظمة التحكم في المعدات.

معلومات الاستبدال والمصادر

عند استبدال اتفاقية التجارة الحرة الحالية الخاصة بشركة Honeywell، لا تعد مطابقة نوع المنتج العام كافية. يجب التحقق من النموذج الأصلي ورقم الجزء الكامل ومعالج الإدخال/الإخراج المرتبط ومنصة النظام والتكوين الطرفي والمتطلبات البيئية قبل تقديم الطلب.

بالنسبة لـ 51204162-175، يمكن للعملاء تقديم معلومات المعدات الأصلية مع الكمية المطلوبة ومتطلبات حالة المنتج ووجهة التسليم. وهذا يسمح لشركة Yueyang Tongtu بالتحقق من العرض المتاح وتحديد ما إذا كان المكون المحدد يطابق المتطلبات المذكورة.

تعد عملية تحديد المصادر هذه مفيدة بشكل خاص لعمليات تثبيت DCS الأقدم وأجهزة نظام التحكم المتوقفة ومشاريع صيانة النظام والتطبيقات التي تتطلب قطع غيار دقيقة.

الامتثال والحماية

تم تحديد الإصدار -175 باعتباره الإصدار المتوافق مع CE. يوفر البناء المطلي المطابق حماية إضافية للتجميع الإلكتروني في بيئات التشغيل الصناعية.

العزل البصري بين دوائر الإخراج وPM/APM/HPM المشترك يوفر أيضًا فصلًا كهربائيًا بين دوائر الإخراج من جانب المجال ودوائر نظام التحكم المرتبطة بها. يجب أن يتبع التثبيت والأسلاك وثائق Honeywell المعمول بها والمتطلبات الكهربائية لتكوين نظام التحكم المحدد.

الأسئلة المتداولة

ما هو استخدام MC-TDOY22؟

إنها مجموعة إنهاء حقل الإخراج الرقمي المستخدمة لتوفير واجهة المجال بين معالج الإدخال/الإخراج المتوافق من Honeywell والأجهزة الميدانية الرقمية.

ما هو معالج الإدخال/الإخراج المتوافق مع اتفاقية التجارة الحرة هذه؟

معالجات الإدخال/الإخراج المحددة هي MU-PDOY22 وMC-PDOY22. يجب فحص المعالج واتفاقية التجارة الحرة معًا عند التأكد من توافق النظام.

هل هو متوافق مع TDC 3000 وExperion PKS C300؟

يتم استخدام التجميع مع تكوينات الإدخال/الإخراج الخاصة بـ Honeywell TDC 3000 / TPS Process Manager وأنظمة Experion PKS Series C (C300) عند إقرانها بمعالج الإدخال/الإخراج المناسب وتكوين النظام.

كم عدد قنوات الإخراج التي توفرها؟

يوفر التجميع 32 قناة إخراج رقمية معزولة. تدعم كل قناة أحمالًا تصل إلى 500 مللي أمبير عند 24 فولت تيار مستمر ضمن نطاق جهد الحمل المحدد 15-30 فولت تيار مستمر.

ما هي المعلومات التي يجب أن أقدمها عند طلب بديل؟

قم بتوفير رقم الجزء الكامل والكمية المطلوبة ومتطلبات حالة المنتج والنظام الحالي أو معلومات معالج الإدخال/الإخراج ووجهة التسليم. يمكن أن تساعد صورة ملصق الوحدة الأصلية أيضًا في تحديد المنتج.

لماذا المصدر من يويانغ تونغتو؟

أكثر من 20 عامًا من الخبرة

خبرة في مصادر منتجات الأتمتة الصناعية والتوريد الدولي.

مخزون متعدد العلامات التجارية

تغطية هانيويل وغيرها من العلامات التجارية الكبرى للأتمتة الصناعية.

دعم تحديد النموذج

المساعدة في التحقق من أرقام الطراز وأرقام الأجزاء ومعلومات النظام ومتطلبات الاستبدال.

قطع غيار الأتمتة

توفير الدعم لمكونات DCS وPLC الحالية والمتوقفة والتي يصعب العثور عليها.

التسليم الدولي

يمكن تنسيق ترتيبات التسليم وفقًا للكمية والوجهة ومتطلبات المشروع.

طلب عرض أسعار

بالنسبة إلى Honeywell MC-TDOY22 51204162-175، أرسل إلينا الكمية المطلوبة ومتطلبات حالة المنتج ووجهة التسليم والنظام المتوفر أو معلومات معالج الإدخال/الإخراج. يمكن لشركة Yueyang Tongtu التحقق من توفر المنتج وتوفير معلومات عن المصادر والتسليم بناءً على المتطلبات المؤكدة.
