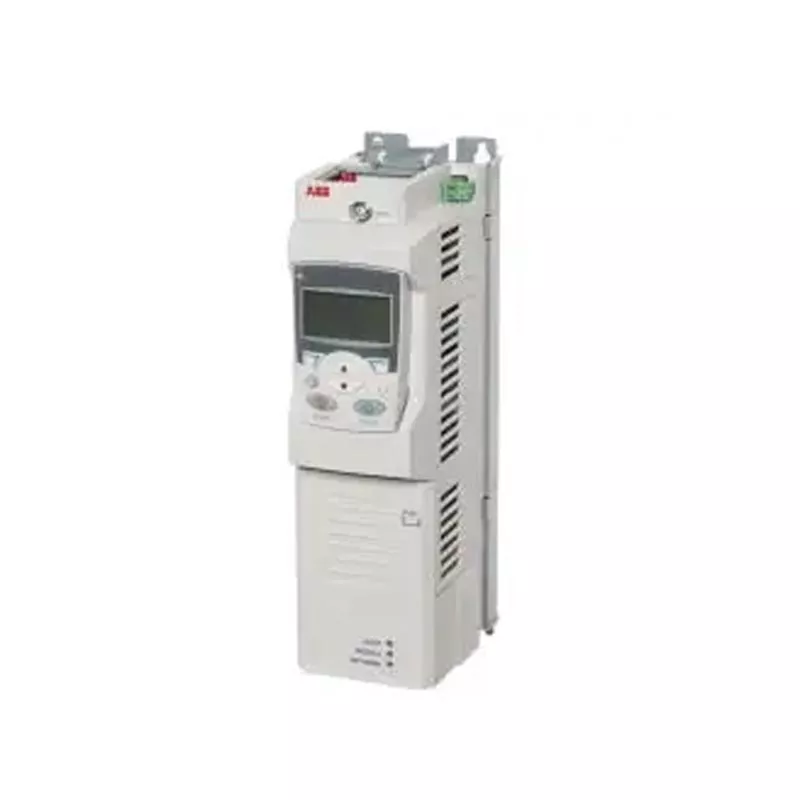

ABB ACS850 هو محرك أقراص واحد متغير التردد (VFD) مصمم للتطبيقات الصناعية. تم وضعه كبديل عملي من الجيل التالي لسلسلة ACS800 المتطورة، وهو يعالج التحديات الشائعة في التحديث التحديثي للنظام القديم، مثل مساحة التثبيت المحدودة وقدرات المعالجة المنطقية غير الكافية.
بالمقارنة مع محركات الأقراص التقليدية ذات نمط الخزانة، يتميز ACS850 بمساحة أصغر ويدعم تركيب السكة جنبًا إلى جنب، مما يوفر مساحة قيمة داخل الخزانات الكهربائية.
تتميز الوحدة بغلاف أسود مميز من ABB، وهو متين ومقاوم للأوساخ، مما يجعلها مناسبة تمامًا لبيئات المصانع المتربة.
مزود بلوحة تحكم أمامية تتميز بأزرار مادية وشاشة LCD كبيرة، ويوفر محرك الأقراص مراقبة بديهية للمعلمات وعملية تشغيل سلسة ومباشرة.
تم تصميم الغطاء الطرفي بشكل آمن؛ بمجرد فتحه، فإنه يكشف عن تخطيط الأسلاك الداخلية المنظم، مما يسمح للكهربائيين بإكمال الأسلاك بسرعة وتبسيط عملية التشغيل في الموقع.
1. يستخدم ABB ACS850 تقنية التحكم المباشر في عزم الدوران (DTC) الخاصة بشركة ABB، مما يوفر استجابة ديناميكية سريعة للمحرك وسرعة عالية الدقة والتحكم في عزم الدوران - مما يحقق أداءً ممتازًا حتى بدون استخدام برنامج تشفير خارجي.
2. تم تصميمه للتحكم المستقل للخدمة الشاقة، فهو يتعامل مع الأحمال المتقلبة بشكل فعال في التطبيقات مثل الخلط، والنقل، والبثق.
3. يتميز بقدرات برمجة كتلة الوظائف المضمنة للتعامل مع المنطق المعقد في الموقع؛ يمكنه إدارة مهام منطقية محددة للمعدات بشكل مستقل عن PLC خارجي، مما يجعله مثاليًا لمشاريع تحديث النظام القديم.
|
عنصر المقارنة |
ACS800 |
ACS850 |
ملاحظات العمل في الموقع |
|
تحديد موضع المنتج |
سلسلة راقية، رائدة الجيل السابق |
خليفة عملي لـ ACS800 |
يتم وضع ACS850 كمسار بديل مباشر لـ ACS800، وليس منصة ترقية متطورة -1 |
|
تكنولوجيا التحكم |
التحكم المباشر في عزم الدوران (DTC) |
التحكم المباشر في عزم الدوران (DTC) |
كلاهما يشتركان في نفس تقنية DTC الأساسية؛ أداء المحرك قابل للمقارنة -3 |
|
وحدة التحكم |
وحدة التحكم آر دي سي يو |
وحدة التحكم JCU |
غير قابلة للتبديل؛ وحدات التحكم مختلفة |
|
لوحة التحكم |
CDP312R (مضمن في التكوين القياسي) |
ACS-CP-U (اختياري، وليس قياسيًا) |
تحتاج إلى طلب لوحة التحكم بشكل منفصل أو استخدام لوحة متوافقة؛ واجهة تختلف عن ACS800 |
|
المفاعل الوارد |
قياسي مدمج لجميع أحجام الإطارات (R2 – R8) |
مدمج لأحجام الإطارات من C إلى G2؛ تتطلب A–B خيارًا خارجيًا |
تحقق مما إذا كانت هناك حاجة إلى مفاعل خارجي لأحجام الإطارات الأصغر |
|
مروحية الفرامل |
معيار R2، R3؛ اختياري لـ R4 – R8 |
معيار لأحجام الإطارات من A إلى D؛ اختياري لـ E0 – G2 |
تحقق من توفر أداة فرامل الفرامل استنادًا إلى حجم الإطار -1 |
|
مرشح إي إم سي |
تختلف المواصفات الإقليمية |
غير متضمنة في المعيار؛ خياري |
يجب أن تطلب بشكل صريح خيار مرشح EMC إذا لزم الأمر |
|
تصنيف الحماية |
R2-R6: IP21؛ R7-R8: IP00 |
IP20 (قياسي) |
يختلف تصنيف IP؛ يجب إعادة تقييم بيئة مجلس الوزراء |
|
دخول/خروج الكابل |
من الأسفل إلى الداخل ومن الأسفل إلى الخارج (R2–R6)؛ من أعلى للداخل، ومن الجانب للخارج (R7–R8) |
من أعلى إلى أسفل ومن أعلى إلى أسفل (جميع أحجام الإطارات) |
يتطلب مسار الأسلاك إعادة التخطيط - تختلف اتجاهات الدخول/الخروج -1 |
|
تعريفات المحطة |
خاص بمنصة RDCU |
مهمة المحطة الجديدة |
يجب التحقق وإعادة الأسلاك نقطة بنقطة؛ لا يمكن إعادة استخدام الأسلاك الأصلية مباشرة |
|
هيكل المعلمة |
مجموعات المعلمات (البنية التقليدية) |
بنية المعلمة الجديدة |
لا يمكن نسخ المعلمات مباشرة؛ يجب إعادة التكوين بناءً على لوحة اسم المحرك وبيانات العملية |
|
المنطق المدمج |
يتطلب PLC أو RDCO خارجيًا للسيد والعبد |
برمجة كتلة الوظائف المضمنة |
يمكن ترحيل بعض المهام المنطقية إلى محرك الأقراص، مما قد يؤدي إلى حفظ PLC خارجي |
|
السيد والعبد |
يتطلب خيار RDCO + الألياف الضوئية |
الأسلاك الخارجية فقط؛ دعم مدمج |
يُسهِّل التثبيت الرئيسي والتابع إلى حد كبير -1 |
|
STO (إيقاف عزم الدوران الآمن) |
خياري |
الميزة القياسية |
وظيفة السلامة مضمنة بشكل افتراضي؛ تحقق مما إذا كانت دائرة الأمان الحالية تحتاج إلى تعديل -1 |
|
نطاق الطاقة |
ما يصل إلى 560 كيلووات، R8 وأدناه |
يتوافق مع ACS800 500V وأدناه، ≥560 كيلووات |
يعتمد التحديد على التصنيف الحالي، وليس المطابقة المباشرة لرقم الطراز -1 |
ملاحظات هامة:
ليس "التوصيل والتشغيل": على الرغم من أن ACS850 هو الوريث العملي لـ ACS800، إلا أنه ليس بديلاً مباشرًا. تختلف الأبعاد المادية والتخصيصات الطرفية وهياكل المعلمات.
طريقة مطابقة النموذج: استخدم التيار المقنن كمعيار المطابقة الأساسي، وليس أرقام الطراز.
ترحيل المعلمات: يدعم ACS850 وضع النسخ الاحتياطي للمعلمات، مما يسمح بتحميل مجموعات المعلمات إلى لوحة التحكم وتنزيلها على محركات الأقراص المتوافقة.
عادةً ما يتم تركيب ABB ACS850 داخل الخزانات الكهربائية. يمكن أن يؤدي إجراء الصيانة الأساسية التالية إلى إطالة عمر خدمة الوحدة بشكل فعال:
1. تأكد من وجود مسارات تهوية واضحة داخل الخزانة وقم بتنظيف الغبار من فتحات تهوية محرك الأقراص بشكل منتظم لمنع إنذارات السخونة الزائدة الناتجة عن عرقلة تدفق الهواء.
2. قم بتشديد أطراف الإدخال والإخراج ذات التيار العالي بشكل دوري لمنع أخطاء التسخين الزائد الناتجة عن التوصيلات السائبة أو المؤكسدة.
3. إذا زاد ضجيج المروحة بشكل غير طبيعي، فهذا يشير عادة إلى تآكل المحمل؛ ببساطة استبدل مجموعة المروحة. يتيح تصميم الوحدة سهولة إزالة المروحة وتركيبها أثناء الصيانة في الموقع.
4. تأكد من حماية الوحدة ضد الغبار والرطوبة. يجب أن تكون بيئات التخزين والتشغيل خالية من التكثيف والغازات المسببة للتآكل.
5. نوصي بتسجيل البيانات الرئيسية بانتظام مثل تيار التشغيل ودرجة الحرارة للمساعدة في توقع الأخطاء المحتملة.
شركة Yueyang Tongtu متخصصة في توريد قطع غيار الأتمتة وتقدم الدعم الفني التالي:
- الخبرة في اختيار منتج محرك الأقراص ومطابقته: عند تلقي تفاصيل النموذج، نتحقق من توافق معلمات المحرك بناءً على خصائص التحميل المحددة للعميل في الموقع.
- دعم التكوين المسبق: لتلبية متطلبات العملية المحددة، يمكننا المساعدة في الإعداد المسبق للمعلمات قبل الشحن، مما يسمح بتشغيل المعدات فور تشغيلها وتقصير دورة التشغيل في الموقع.
- التنسيق الشامل: نحن نسهل التواصل فيما يتعلق بالنماذج والجودة وجداول التسليم والتسعير، مع مواءمة خطط التسليم مع الجداول الزمنية للمشروع. - يمكننا التنسيق مع وكيل الاستلام المعين للعميل لترتيبات الدفع عند التسليم (COD)، وضمان الشحن في الوقت المناسب وفقًا للطلبات، والمساعدة في التنسيق المطلوب لقبول المعدات.
ج: من حيث الأداء، يمكن أن يحل محل موديلات ACS800 المتطورة؛ ومع ذلك، فهو ليس بديل "التوصيل والتشغيل" المباشر. توجد اختلافات في هياكل المعلمات والتعريفات الطرفية بين النموذجين القديم والجديد. يتطلب العمل في الموقع التحقق من الأسلاك ومعلمات عملية الترحيل. يمكننا المساعدة في اختيار النموذج الأولي وعملية التحقق.
ج: نقوم بتوريد وحدات كاملة جديدة تمامًا يتم الحصول عليها من خلال القنوات الرسمية. أنها تأتي مع أحدث إصدار من البرامج الثابتة وتتضمن جميع الأدلة والملحقات الأصلية؛ نحن لا نقوم بتوريد المعدات المجددة أو المعدلة.
ج: نعم. إذا قدم العميل بيانات لوحة المحرك ومتطلبات العملية، فيمكننا إجراء التكوين المسبق قبل الشحن. بمجرد وصول المعدات إلى الموقع، لا يلزم سوى التحقق البسيط قبل التشغيل التجريبي.
ج: عند عدم الاستخدام، يجب تخزين الجهاز بعيدًا عن المناطق ذات الرطوبة العالية أو التكثيف أو الغبار الثقيل، وحمايته من الرطوبة والغبار. للتخزين طويل الأمد، نوصي بتشغيل الوحدة بشكل دوري لمنع تراكم الرطوبة.
ج: يرجى تقديم رقم طراز المحرك الكامل، ومواصفات قوة المحرك والجهد، ونوع التحميل في الموقع، وموقع المشروع. وسنقدم بعد ذلك عرض أسعار مناسبًا ووقت التسليم المقدر.
