يعمل ICS Triplex T9432 من Yueyang Tongtu كعقدة استشعار ميدانية ضمن بنية نظام الأمان Trusted® أو AADvance. فهو يكتسب الإشارات التناظرية من أجهزة الإرسال الميدانية ويحولها إلى قيم رقمية لوحدة التحكم في السلامة.
يتمثل دورها في التأكد من أن وحدة التحكم في السلامة تتلقى بيانات تناظرية دقيقة وفي الوقت المناسب ويتم التحقق من صحتها من الميدان ومنع أي فشل أو عدم دقة في مرحلة الإدخال يمكن أن يضر بحلقة الأمان بأكملها.

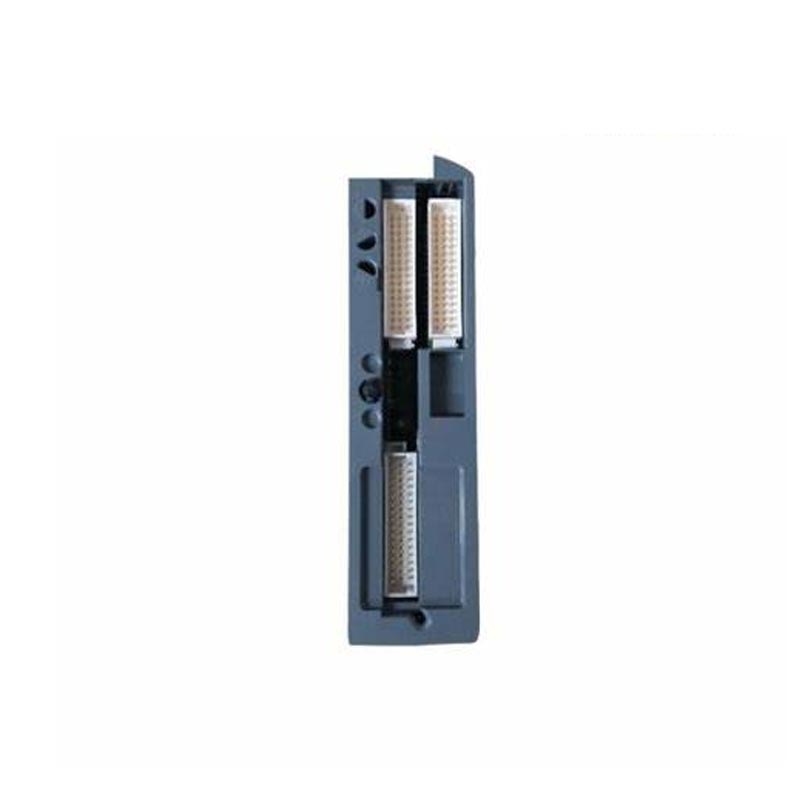

ICS Triplex T9432 عبارة عن وحدة إدخال تناظرية معزولة مكونة من 16 قناة مصممة لمنصتي Trusted® وAADvance SIS. يتم عزل كل قناة من القنوات الـ 16 بشكل مستقل عن القنوات الأخرى وعن لوحة الكترونية معززة للنظام.
1. أنواع الإشارات المدعومة:
التيار: 4–20 مللي أمبير (افتراضي)، 0–20 مللي أمبير
الجهد: 0–10 فولت، 1–5 فولت، ±5 فولت، ±10 فولت
RTD: PT100، PT1000
المزدوجة الحرارية: J، K، T، E، R، S، B
2. الدقة والدقة: دقة 16 بت بدقة كاملة تتراوح من ±0.05% إلى ±0.1%.
3. معدلات أخذ العينات والتحديث: توفر الوحدة فاصلًا زمنيًا للتحديث قدره 6 مللي ثانية في وضع عدم التصفية، مع حد أقصى لمعدل أخذ العينات يبلغ 100 كيلو هرتز. في تكوين TMR، تبلغ أوقات الفحص حوالي 2.656 مللي ثانية.
4. العزل: عزل قناة إلى قناة ومن قناة إلى لوحة معززة عند ±1.5 كيلو فولت تيار مستمر يتحمل لمدة دقيقة واحدة.
5. اتصال HART: تدعم الوحدة تمرير HART، مما يسمح باسترداد البيانات التشخيصية من الأجهزة الميدانية الذكية دون مقاطعة القياس التناظري.
تتضمن الوحدة ثلاث شرائح معالجة مستقلة. إذا فشلت شريحة واحدة، تستمر الشريحتان الأخريان في العمل، وتحتفظ الوحدة بالوظائف الكاملة.
يمكن تكوين أنواع الإشارات برمجيًا من خلال برنامج تكوين Trusted Toolset. يمكن استيعاب الأجهزة الميدانية المختلفة دون إجراء تغييرات في الأجهزة، مما يقلل الحاجة إلى أنواع وحدات متعددة في المخزون.
يدعم ICS Triplex T9432 الاستبدال عبر الإنترنت دون إيقاف تشغيل النظام. لاحظ أنه يجب وضع الفتحة في وضع الصيانة عبر البرنامج قبل إزالتها لتجنب إطلاق إنذارات زائفة.
تقوم الوحدة بمراقبة سلامة مصدر الطاقة بشكل مستمر وجودة الإشارة والدوائر الداخلية. يكتشف الدوائر المفتوحة، والدوائر القصيرة، والجهد الزائد، والنطاق المنخفض، والظروف الزائدة في كل قناة. توفر مصابيح LED الموجودة باللوحة الأمامية مؤشرًا مرئيًا للحالة للوحدة ولكل قناة على حدة. تبدأ هيئة مراقبة الأجهزة المستقلة تلقائيًا في إيقاف التشغيل الآمن في حالة اكتشاف خطأ فادح.
عند شراء ICS Triplex T9432، ضع في الاعتبار العوامل التالية:
تأكد من أن الوحدة مخصصة لنظامك المحدد. تم تصميم الوحدة لمنصات Trusted® وAADvance. قد لا يكون متوافقًا مع خطوط إنتاج ICS Triplex الأخرى.
توفر الوحدة 16 قناة معزولة. إذا كان التطبيق الخاص بك يتطلب قنوات أقل، فقد يكون T9431 (إصدار 8 قنوات) بديلاً أكثر فعالية من حيث التكلفة.
تتطلب الوحدة مجموعة إنهاء متوافقة: T9831 أو T9832 أو T9833. تأكد من أن مجموعة الإنهاء تتوافق مع تكوين الأسلاك الميدانية ومتطلبات سلامة السلامة.
تدعم الوحدة مدخلات التيار والجهد وRTD والمزدوجة الحرارية. تأكد من أن الوحدة تدعم أنواع الإشارات المحددة المستخدمة في أجهزتك الميدانية. بالنسبة لمدخلات المزدوجة الحرارية، تأكد من أن متغير الوحدة يدعم نوع المزدوجات الحرارية المحدد (J، K، T، E، R، S، أو B) المطلوب.
إذا كانت أجهزتك الميدانية ممكّنة لـ HART وتحتاج إلى تشخيصات عن بعد وبيانات إدارة الأصول، فتأكد من تمكين وظيفة تمرير HART في تكوين النظام لديك.
|
ماركة |
ICS ثلاثي |
|
بلد المنشأ |
الولايات المتحدة |
|
نوع الوحدة |
وحدة المنظم / وحدة الإدخال التناظرية |
|
نطاق الجهد |
20 إلى 32 فولت تيار مستمر |
|
النطاق الحالي |
100-400 أ |
|
وزن |
تقريبا. 2 كجم |
|
عامل الشكل |
وحدات |
يتم نشر ICS Triplex T9432 في الصناعات التي تتطلب الحصول على إشارة تناظرية عالية التكامل مع الامتثال لـ SIL 3:
أنظمة الإغلاق في حالات الطوارئ، ومراقبة ضغط رأس البئر ودرجة حرارته، وقياس تدفق ومستوى خطوط الأنابيب، ومرافق معالجة الغاز الطبيعي.
التحكم في درجة حرارة وضغط المفاعل، أنظمة الكشف عن الحرائق والغاز، التحكم في عمود التقطير، مراقبة وحدة التكسير التحفيزي.
مراقبة درجة حرارة وضغط الغلاية، اهتزاز التوربينات وقياس درجة حرارة المحامل، أنظمة إدارة الموقد (BMS).
التحكم في الصمام المرتبط بـ TMR عالي التردد في الفرن العالي.
مراقبة معلمات العملية الحرجة في مرافق المعالجة البلدية والصناعية.
يدعم نطاق درجة حرارة التشغيل الواسع للوحدة (-40 درجة مئوية إلى +70 درجة مئوية) التركيبات الخارجية والملاجئ غير المدفأة والظروف المناخية القاسية الشائعة في مواقع النفط والغاز ومواقع توليد الطاقة النائية.
ج: لا، توقف إيمرسون عن هذا النموذج. ومع ذلك، يظل المخزون الفائض الذي تم اختباره متاحًا من خلال الموردين المتخصصين بما في ذلك Yueyang Tongtu. تأكد من التوافر والحالة (الأصلي الجديد مقابل المستعمل الذي تم اختباره) قبل الطلب.
ج: يوفر T9432 16 قناة إدخال تناظرية معزولة. يوفر T9431 8 قنوات وهو مناسب للتطبيقات ذات متطلبات عدد القنوات المنخفضة.
ج: الوحدة متوافقة مع مجموعات الإنهاء T9831 وT9832 وT9833. يوفر T9832 إنهاء التكرار المعياري المزدوج، في حين يوفر T9833 إنهاء التكرار المعياري الثلاثي لتحقيق مستويات أعلى من سلامة السلامة.
ج: نعم، تدعم الوحدة التبديل السريع. ومع ذلك، يجب وضع الفتحة في وضع الصيانة عبر برنامج التكوين قبل إزالتها لتجنب إطلاق إنذارات زائفة.
ج: توفر الوحدة تشخيصًا ذاتيًا شاملاً بما في ذلك مراقبة مصدر الطاقة، والتحقق من سلامة الإشارة، واكتشاف الدائرة المفتوحة/القصيرة، والكشف عن خارج النطاق، ومراقبة الأجهزة المستقلة مع الإغلاق التلقائي الآمن في حالة حدوث أخطاء حرجة. توفر مصابيح LED الموجودة على اللوحة الأمامية مؤشرًا مرئيًا للحالة.
ج: نعم. تدعم الوحدة تمرير HART، مما يسمح باسترداد البيانات التشخيصية من الأجهزة الميدانية الذكية. يمكن استخدام بيانات HART لمراقبة حالة الجهاز وتشخيص وحدة الإمداد.
ج: بالنسبة للامتثال لـ SIL 3، يوصى بإجراء فحص شامل للدقة سنويًا. ينبغي الاحتفاظ بسجلات المعايرة لعمليات تدقيق السلامة.
|
