يعد Allen-Bradley 1794-IT9 المقدم من Yueyang Tongtu عبارة عن وحدة إدخال تناظرية معزولة عالية الكثافة مكونة من 8 قنوات داخل نظام الإدخال/الإخراج Rockwell Automation FLEX™ I/O. تم تصميمه خصيصًا لالتقاط الإشارات الضعيفة للغاية دون انحراف، فهو يوفر إشارة بين بيئات العمليات ذات درجة الحرارة العالية ووحدات التحكم الصناعية مثل أنظمة ControlLogix أو CompactLogix أو SLC 500.
يتصل مباشرة مع المزدوجات الحرارية من النوع J، وK، وT، وE، وR، وS، وB، وN، بينما يتعامل أيضًا مع مدخلات الميليفولت المباشرة ضمن النطاق.
يمنع العزل المدمج من قناة إلى قناة التكرارات الأرضية ويساعد على تقليل عدم استقرار الإشارة الناتج عن الضوضاء الكهربائية ومشكلات التأريض.
يحول تغيرات مستشعر درجة الحرارة على مستوى ميكروفولت إلى إشارات رقمية دقيقة 16 بت، مما يضمن مراقبة دقيقة للعملية.
يتميز بتعويض الوصلة الباردة الداخلي للحفاظ على دقة قياس عالية حتى في ظل درجات الحرارة المحيطة بخزانة التحكم المتقلبة.
يتم تركيبه بسلاسة على الوحدات الأساسية الطرفية القياسية 1794 (TBUs) ويتواصل عبر EtherNet/IP أو ControlNet أو DeviceNet عبر محولات شبكة FLEX I/O (على سبيل المثال، 1794-AENT).
|
الميزة / المعلمة |
المواصفات الفنية |
|
رقم الموديل |
ألين برادلي 1794-IT9 |
|
نوع المنتج |
وحدة إدخال مزدوجة حرارية / ميليفولت معزولة |
|
سلسلة النظام |
نظام الإدخال/الإخراج 1794 FLEX™ |
|
عدد المدخلات |
8 قنوات معزولة |
|
نطاقات الإدخال |
الحرارية: أنواع J، K، T، E، R، S، B، N / |
|
تنسيق التركيب |
تركيب السكك الحديدية DIN (عبر وحدة القاعدة الطرفية 1794) |
|
دعم الشبكة |
EtherNet/IP، وControlNet، وDeviceNet (يعتمد على المحول) |
|
الشهادات |
تحمل علامة CE، ومدرجة في قائمة UL، وCSA، وC-Tick |
لضمان النشر السلس وتجنب أخطاء الطلب، قم بإقران Allen-Bradley 1794-IT9 مع وحدة القاعدة الطرفية المناسبة (TBU) والمحول:
• 1794-TB3T: يوصى به للمدخلات المزدوجة الحرارية؛ يوفر محطات تعويض الوصلات الباردة (CJC) المدمجة.
• 1794-TB3G: مناسب لتطبيقات أجهزة الاستشعار المؤرضة التي تتطلب نقاط تأريض ممتدة.

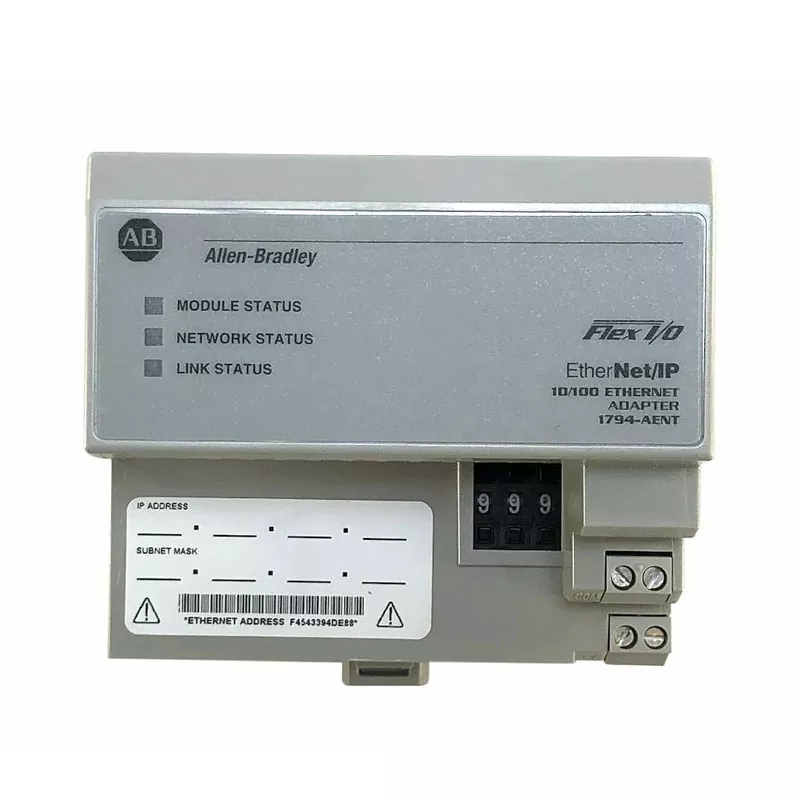

• 1794-AENT / 1794-AENTR: لشبكات EtherNet/IP الصناعية ذات المنفذ المزدوج/الأحادي.
• 1794-ACN15 / 1794-ACNR15: لبنية ControlNet.
• 1794-ADN: لأنظمة ناقل حقل DeviceNet.
البتروكيماويات والنفط/الغاز: مراقبة درجة الحرارة في الوقت الحقيقي لأوعية التفاعل وأفران التكسير وخطوط أنابيب النقل للحفاظ على السلامة التشغيلية.
توليد الطاقة وتوزيعها: مراقبة دقيقة لدرجات حرارة محمل التوربينات، وظروف بخار الغلايات، وتسخين المحولات.
معالجة المعادن والتعدين: تتبع درجة الحرارة في أفران المعالجة الحرارية، وخطوط التلدين، وأنظمة الصب المستمر.
التصنيع المنفصل والسيارات: التسخين الآلي للعمليات، وأفران المعالجة الحرارية، وخطوط التجميع التي يتم التحكم في مناخها.
لا تستخدم القواعد الطرفية القياسية ذات السلكين (مثل 1794-TB2)؛ يتطلب 1794-IT9 وحدة أساسية ذات 3 أسلاك أو وحدة أساسية مجهزة بـ CJC (مثل 1794-TB3T) لتعمل بدقة.
قم بتشغيل أسلاك تمديد المزدوجة الحرارية في قنوات منفصلة ومحمية بعيدًا عن خطوط الطاقة ذات الجهد العالي على الأقل لمنع تشويه الإشارة.
على الرغم من أن FLEX I/O يدعم الإزالة والإدخال تحت الطاقة (RIUP)، تأكد من ضبط مفتاح المفاتيح الأساسي الطرفي على الموضع 3 قبل تثبيت 1794-IT9.
1. الضمان الحقيقي: يتم الحصول عليه من خلال قنوات توريد مشروعة ومعتمدة مع وثائق المنتج المتوفرة وسجلات التوريد التي يمكن تتبعها - بدون أي أجزاء مجددة أو مزيفة.
2. فحص ما قبل الشحن: تخضع كل وحدة للتحقق البصري، وفحوصات سلامة الدبوس، والتغليف المضاد للكهرباء الساكنة قبل الإرسال.
3. دعم التكامل الفني: إرشادات مجانية حول تكوين أجهزة الوحدة، وتخطيط الإدخال/الإخراج، وإعداد الاتصالات لمنصات Rockwell Automation (ControlLogix، وCompactLogix، وSLC 500).
ج: 1794-IT9 متخصص في المزدوجات الحرارية والمدخلات مع عزل القنوات، مما يجعله مثاليًا لتطبيقات درجات الحرارة العالية والميلي فولت الضعيفة. من ناحية أخرى، فإن 1794-IRT8 عبارة عن وحدة مجمعة تتعامل مع كل من RTD (كاشف درجة حرارة المقاومة) وأجهزة الاستشعار المزدوجة الحرارية على القنوات غير المعزولة.
ج: نعم. بينما يتم تركيب الوحدة على قاعدة FLEX I/O، فإنها تتصل بأنظمة SLC 500 عبر وحدة الماسح الضوئي 1747-SN RIO أو من خلال محول EtherNet/IP (1794-AENT) المرتبط ببنيات PLC الحديثة.
ج: أولاً، تأكد من أنك تستخدم قاعدة طرفية 1794-TB3T مع مستشعرات تعويض الوصلة الباردة (CJC) السلكية بشكل صحيح. ثانيًا، تأكد من أن درع المستشعر مؤرض عند نقطة واحدة ومعزول عن خطوط الكهرباء
