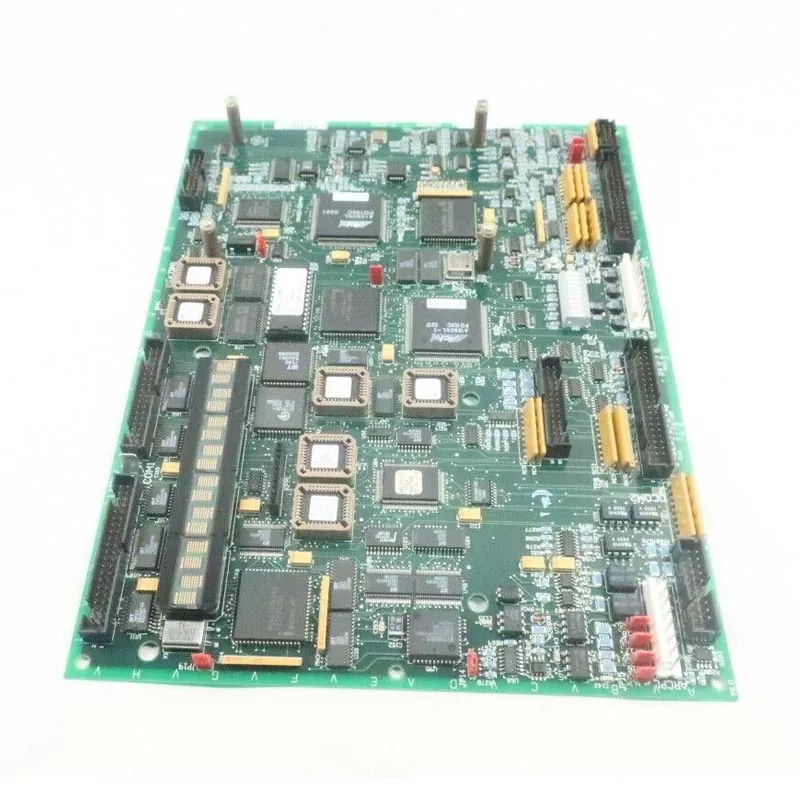

غي فانوك DS200PCCAG5AC

إن GE Fanuc DS200PCCAG5AC هي بطاقة تحكم في الطاقة PCCA عالية الطاقة ضمن نظام التحكم GE Fanuc Mark V، وتعمل كمحور مركزي لدوائر محرك الوحدة.

معلمة المنتج

الأجهزة الأساسية والميزات الوظيفية

1. تصميم مخصص عالي القدرة الحصانية

تم تكوين مراجعة أجهزة G5 خصيصًا لتطبيقات الطاقة العالية، ودعم أوضاع القيادة المتجددة/غير المتجددة مع نطاق جهد عضوي يبلغ 240-630 فولت تيار مستمر.

لا توجد أجهزة اعتراض على اللوحة: يتم نقل جميع مكونات التخزين المؤقت إلى مجموعات النظام الخارجية. هذا تصميم هندسي متعمد للمجموعة G5، وليس عيبًا. من خلال إزالة المصدات ودوائر التوهين الموجودة على متن الطائرة، يتم تحسين كثافة الطاقة وكفاءة تبديد الحرارة بشكل كبير لتطبيقات الجسور SCR عالية الطاقة.

2. واجهة جسر الطاقة SCR

يقوم بتشغيل جسور طاقة SCR عالية التيار عبر إشارات البوابة المعزولة بمحول النبض، مما يوفر عزلًا كلفانيًا بجهد 1500 فولت RMS بين دوائر التحكم ذات الجهد المنخفض وأقسام الطاقة ذات الجهد العالي.

12 موصل قابس لإشارات نبض البوابة الأمامية والخلفية، مما يدعم طبولوجيا SCR للجسر الكامل.

واجهات مع لوحات الطاقة من نوع DCFB وتدعم مفاعلات الأرجل وصمامات الأرجل لتوفير حماية دقيقة من التيار الزائد على مستوى الفرع.

3. تكوين النظام المرن

4 وصلات وصل (JP1، JP2، WP3، WP4) للتكوين: رقم مجموعة البطاقات، نطاق جهد النظام، تشغيل المكثف، توقيت الجسر، وتغذية مرتدة للجهد.

تصميم بدون منصهر: يعتمد على منصهرات خارجية للساق للحماية من التيار الزائد، وهو خيار تصميم يبسط عملية استبدال اللوحة ويقلل من وقت الصيانة.

متوافق مع إطارات الرفوف من النوع J، وK، وM؛ يدعم كلاً من تكوينات محولات الحافلات المستقلة والمشتركة.

4. التشخيص ومراقبة الحالة

مؤشرات LED: PWR (الطاقة)، ​​FAULT، TRIP - مما يسمح بتقييم الحالة بسرعة في الموقع.

نقاط اختبار مثبتة على اللوحة للتحقق من الإشارة (نبضات البوابة، وإشارات ردود الفعل CT/VT).

5. التصميم البيئي والموثوقية

طلاء مطابق للحماية من الغبار والرطوبة والتعرض للمواد الكيميائية في البيئات الصناعية القاسية.

درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية (النطاق الصناعي القياسي).

استهلاك منخفض للطاقة: ≥5 وات من إمداد اللوحة الإلكترونية المعززة.

تصميم PCB متعدد الطبقات مع مناعة EMI معززة.

واجهة الاتصالات وتوافق البروتوكول

1. يدعم التواصل مع وحدات التحكم الدقيقة للمستخدم ومعدات PLC؛ تشتمل واجهات الأجهزة على منافذ تسلسلية RS-232 وRS-485، مع التوافق المتزامن مع طرق اتصال Ethernet واللاسلكية.

2. يتميز بدعم مدمج لبروتوكولات اتصال متعددة، بما في ذلك البروتوكولات الخاصة بـ PLC، وModbus، وI2C، والبروتوكولات المخصصة، مما يضمن التوافق الواسع مع أجهزة التشغيل الآلي المختلفة في الموقع.

3. تم تطوير شاشات المراقبة والتشغيل باستخدام برنامج تكوين HMImaker، مما يتيح إنشاء واجهات رسومية سريعة وخالية من التعليمات البرمجية.

المزايا المعمارية والتشغيلية

1. تصميم أجهزة رقمية بالكامل بدون نظام تشغيل، مما يزيل مخاطر تعطل النظام؛ يتم تشغيل الوحدة مباشرة في واجهة التشغيل، مما يضمن أداءً مستقرًا للعرض.

2. مناعة عالية للتداخل الكهرومغناطيسي (EMI)، مما يجعلها مناسبة للتركيب داخل الخزانات داخل البيئات ذات التداخل الكهرومغناطيسي العالي مثل محطات الطاقة وورش المعالجة الكيميائية.

3. يوفر GE Fanuc DS200PCCAG5AC استهلاكًا إجماليًا منخفضًا للطاقة ومعدلات تحديث سريعة للشاشة؛ لا يتطلب استبدال قطع الغيار تثبيت أو نشر نظام معقد على مستوى منخفض.

4. تؤدي اللوحة وظائف مزدوجة - العرض والتحكم - وتعمل كنقطة اتصال مهمة لأنظمة إمداد الطاقة عالية الطاقة، وتعمل كمكون أساسي لا غنى عنه في دائرة القيادة.

مرجع سريع لتوافق نظام Mark V

الصناعات المطبقة وظروف التشغيل

1. الطاقة والطاقة والنفط والغاز

استبدال قطع الغيار لأنظمة Mark V في مجموعات المولدات ومعدات الطاقة؛ يعالج الأخطاء في حلقات التحكم في بدء التشغيل/إيقاف التشغيل وتنظيم السرعة.

2. التصنيع الكيميائي

وحدات التشغيل الآلي لخطوط إنتاج المواد الكيميائية، تستخدم لمراقبة معدات العمليات والتحكم في محرك الحلقة المغلقة.

3. الهندسة البحرية

مرافق التشغيل الآلي للمنصات البحرية، ومراقبة عمليات معدات المناولة، وترحيل إشارة القيادة.

4. التصنيع التقليدي

إعادة تأهيل أنظمة التشغيل الآلي للمصانع القديمة؛ يستبدل اللوحات القديمة أو التالفة من نفس الطراز لاستعادة تشغيل المعدات.

ملاحظة: إن GE Fanuc DS200PCCAG5AC هو قطعة غيار متوقفة للأجهزة؛ يتم استخدامه بشكل أساسي لصيانة الأنظمة القديمة الحالية ولا يوصى به لتطوير المشاريع الجديدة.

التعليمات

س1: هل يمكن استبدال GE Fanuc DS200PCCAG5AC مباشرةً ببطاقة PCCA ذات الإصدار القياسي؟

ج: لا. هذا الطراز عبارة عن إصدار مخصص عالي القدرة (High-HP) مع مراجعة الأجهزة G5. لا تدمج اللوحة نفسها مكونات الصدع أو التوهين، حيث يتم نقلها إلى مجموعات النظام الخارجية كتصميم هندسي متعمد للتطبيقات عالية الطاقة. سيؤدي الاستبدال المباشر بإصدار قياسي (على سبيل المثال، G1/G2) إلى فقدان العيوب في الأجهزة والنظام.

قبل المتابعة: تأكد من تثبيت مفاعلات الساق وصمامات الساق في نظامك. تأكد من أن تكوين الأجهزة الكامل يتوافق مع متطلبات G5 عالية الطاقة. إذا لم تكن متأكدًا، فقدم الرقم التسلسلي لحامل Mark V الخاص بنظامك وسنساعدك في عملية التحقق

س2: ما هي الأعراض النموذجية في الموقع عند تعطل اللوحة؟

ج: تشمل أعراض الفشل الشائعة ما يلي:

فشلت الوحدة في البدء أو أظهرت تنظيمًا غير طبيعي للسرعة

قم بقيادة رحلات الوحدة باستخدام رموز الأعطال المتعلقة بجسر SCR

في الحالات الشديدة، يتم تشغيل قفل التعشيق للإغلاق الفوري

هام: بعض حالات الفشل تكون كامنة، ولا يتم عرض أي إنذارات خطأ، وقد تظهر أضواء المؤشر بشكل طبيعي. تتطلب هذه الحالات تقييمًا شاملاً استنادًا إلى بيانات تشخيص النظام، بما في ذلك التحقق من إشارة نبض البوابة وفحوصات ردود الفعل CT/VT في نقاط الاختبار المثبتة على اللوحة. لا تعتمد فقط على مؤشرات LED للتشخيص

س3: ما هي المعلومات المطلوبة عند شراء قطعة الغيار هذه، بخلاف رقم الطراز الكامل؟

ج: لضمان التوافق، نوصي بتوفير:

إصدار نظام Mark V ومراجعة البرامج الثابتة (إذا كانت معروفة)

تصنيف طاقة الوحدة ونطاق جهد المحرك

نوع إطار حامل النظام (J أو K أو M)

ما إذا كان الجزء مخصصًا لاستبدال الوحدة بالكامل أو لأغراض استكشاف الأخطاء وإصلاحها/النسخ الاحتياطي

المراجعة الحالية للمجلس (في حالة استبدال المجلس الحالي، يرجى تقديم نموذجه ومراجعته بالكامل)

تساعدنا هذه المعلومات في التحقق من التوافق ومنع فشل النشر الناتج عن عدم تطابق الإصدار

س 4: ما هي الفحوصات البسيطة التي يجب إجراؤها بعد استلام اللوحة ولكن قبل التثبيت في الموقع؟

ج: قائمة مراجعة ما قبل التثبيت:

س 5: هل لا تزال لوحة الدائرة هذه قيد الإنتاج من قبل الشركة المصنعة الأصلية؟

ج: لا. هذا الجهاز عبارة عن قطعة غيار متوقفة. لم تعد شركة GE تنتج DS200PCCAG5ACB بكميات كبيرة. يعتمد توافر السوق في المقام الأول على المخزون الحالي.

نصيحة الاختيار: عند تحديد مصدر هذا الجزء، أعط الأولوية للتحقق من توافق إصدار الأجهزة (مراجعة G5) وتكوين النظام لتجنب شراء مكون غير متوافق. نحن نقدم فقط اللوحات الأصلية التي يتم الحصول عليها من خلال القنوات الرسمية، وليس الوحدات المجددة أو التي تم إنقاذها.

س6: هل يمكن تبديل اللوحة أثناء تشغيل النظام؟

ج: لا. لم يتم تصميم أنظمة Mark V للإدخال المباشر لأجهزة PCCA. قد يؤدي سحب اللوحة تحت الطاقة إلى إتلاف واجهات SCR أو توصيلات اللوحة الإلكترونية المعززة. قم دائمًا بإيقاف تشغيل النظام تمامًا قبل الإزالة أو التثبيت.
