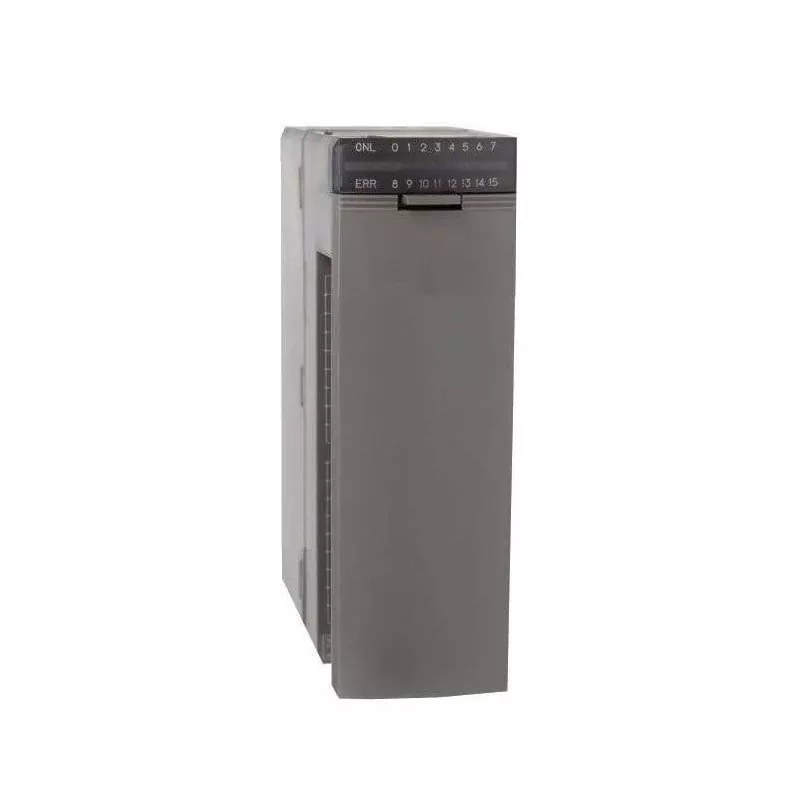

فوجي NP1X1606-W

Fuji NP1X1606-W عبارة عن وحدة توسيع إدخال DC مكونة من 16 نقطة لسلسلة MICREX-SX PLC. فهو يقبل 24 إشارة ميدانية VDC ويوفر حالة الإدخال الرقمي لوحدة المعالجة المركزية. يتم استخدام الوحدة في لوحات التحكم حيث تكون نقاط الإدخال الإضافية مطلوبة.

توفر Yueyang Tongtu هذه الوحدة كقطعة غيار للأتمتة الصناعية. تحتفظ الشركة بمخزون مكونات Fuji MICREX-SX وتدعم تحديد مصادر أرقام الأجزاء القديمة أو المتوقفة. يتوفر فحص ما قبل الشحن وتأكيد التوافق.

تعريف المنتج

المواصفات الفنية

تستند القيم المذكورة أعلاه إلى المعلومات المقدمة من مصدر المنتج. للحصول على المعلمات الهندسية التفصيلية مثل درجة حرارة التشغيل ودرجة حرارة التخزين والأبعاد والوزن، راجع الوثائق الفنية الرسمية لشركة Fuji Electric MICREX-SX. إذا كانت ورقة البيانات الرسمية متاحة، فيجب استخدامها كمرجع أساسي.

المصدر الفني: وثائق سلسلة Fuji Electric MICREX-SX ودليل المنتج. وفي حالة وجود تناقضات، تكون الأولوية لبيانات الشركة المصنعة الرسمية.

ميزات التصميم والأجهزة

يعد NP1X1606-W جزءًا من نظام الإدخال/الإخراج المعياري MICREX-SX. تستخدم الوحدة غلافًا مدمجًا لتوفير مساحة لوحة التحكم. إنه يتصل بالنظام من خلال واجهة التوسيع ويوفر أطرافًا لولبية للأسلاك الميدانية.

تقبل دائرة الإدخال إشارات 24 VDC القياسية من أجهزة الاستشعار والمفاتيح وجهات اتصال التتابع. وقت الاستجابة الذي يبلغ حوالي 10 مللي ثانية مناسب لتطبيقات الإدخال الرقمي العامة.

الصيانة الميدانية واستكشاف الأخطاء وإصلاحها

الصيانة الروتينية

1. حافظ على فتحات التهوية خالية من الغبار والحطام. يمكن أن يؤدي تراكم الغبار إلى تقليل تبديد الحرارة ويؤدي إلى تقادم المكونات مبكرًا.
2. تحقق من أطراف المسمار بشكل دوري. يمكن أن يؤدي الاهتزاز والتدوير الحراري إلى ارتخاء التوصيلات بمرور الوقت.
3. تأكد من تركيب الغطاء الطرفي بعد توصيل الأسلاك. يعتمد تصنيف الحماية IP20 على الغطاء الموجود في مكانه.

عمليات فحص الأخطاء الشائعة

إذا لم يتم تسجيل نقطة الإدخال بشكل صحيح:

1. تأكد من أن الجهاز الميداني يقوم بتزويد 24 فولت تيار مستمر إلى طرف الإدخال.
2. تحقق من الأسلاك من الكتلة الطرفية إلى الوحدة. يعد المسمار السائب أو السلك المكسور سببًا متكررًا.
3. تحقق من مؤشر LED الخاص بالإدخال للقناة المقابلة. إذا كان مؤشر LED قيد التشغيل ولكن وحدة المعالجة المركزية لا تقرأ الإشارة، فقد تكون المشكلة في اتصال التوسيع.
4. إذا انطفأ مؤشر LED أثناء وجود إشارة المجال، فقد تتلف نقطة الإدخال أو قد يتم فصل الطرف المشترك.
5. قم بتبديل الأسلاك الميدانية إلى نقطة إدخال عمل معروفة. إذا كانت الإشارة تتبع جهاز المجال، تكون نقطة الإدخال الأصلية معيبة.

أدلة المنتج والتفتيش

لدعم التحقق من المنتج، يمكن توفير العناصر التالية أو تأكيدها قبل الشحن:

• صور الوحدة الفعلية (الأمامية والخلفية والجانب الطرفي)
• صورة لوحة الاسم ورقم الجزء
• سجل التفتيش قبل الشحن
• صورة حالة التعبئة والتغليف

يعتمد توفر هذه العناصر على المخزون الحالي والدفعة. يرجى طلبها عند تأكيد الطلب.

قائمة مراجعة التفتيش قبل الشحن

الأسئلة المتداولة

س1: كيف يمكنني التأكد من توافق NP1X1606-W مع نظام MICREX-SX الخاص بي؟

ج: قدم نموذج وحدة المعالجة المركزية وصورة للوحدة الموجودة. سوف نتحقق من واجهة التوسيع وتكوين النظام قبل الشحن.

س2: ما هو الفرق بين تيار الإدخال 7 مللي أمبير والإشارة المطبقة 35 مللي أمبير؟

ج: إن 7 مللي أمبير هو التيار النموذجي الذي تسحبه دائرة إدخال الوحدة عند تطبيق 24 فولت تيار مستمر. 35 مللي أمبير هو الحد الأقصى للتصنيف الحالي لمصدر إشارة المجال. يجب التأكد من المعنى الدقيق لهذه القيم من ورقة بيانات Fuji Electric الرسمية.

Q3: هل يمكن تبديل هذه الوحدة بشكل سريع؟

ج: إن NP1X1606-W غير مصمم للتبديل السريع. يجب إيقاف تشغيل طاقة النظام قبل إزالة الوحدة أو إدخالها لتجنب التلف.

س 4: ما الذي يجب أن أتحقق منه إذا توقفت نقطة الإدخال عن العمل؟

ج: تحقق أولاً من وجود إشارة المجال في الجهاز. ثم تحقق من الأسلاك ومؤشر الإدخال. إذا كان مؤشر LED قيد التشغيل ولكن وحدة المعالجة المركزية لا تقرأ الإشارة، فتحقق من اتصال التوسيع. إذا كان مؤشر LED مطفأ، فقد تتلف دائرة الإدخال.

س5: هل لا يزال NP1X1606-W متاحًا؟

ج: يعتمد التوفر على حالة الإنتاج الحالية للشركة المصنعة ومخزون الموزع. يرجى الاتصال بنا وإبلاغنا بالكمية المطلوبة وموقع التسليم حتى نتمكن من التحقق من خيارات المصادر الحالية.

س 6: هل يمكنني استخدام هذه الوحدة مع سلسلة Fuji PLC مختلفة؟

ج: إن NP1X1606-W خاص بسلسلة MICREX-SX. إنه غير متوافق مع عائلات Fuji PLC الأخرى. يجب تأكيد طراز وحدة المعالجة المركزية قبل الطلب.
