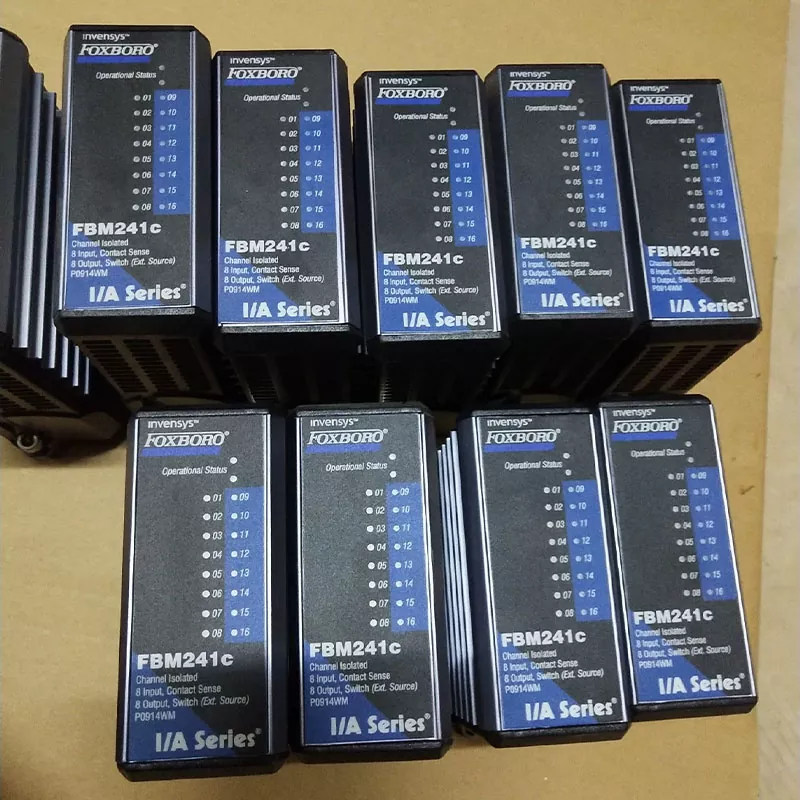

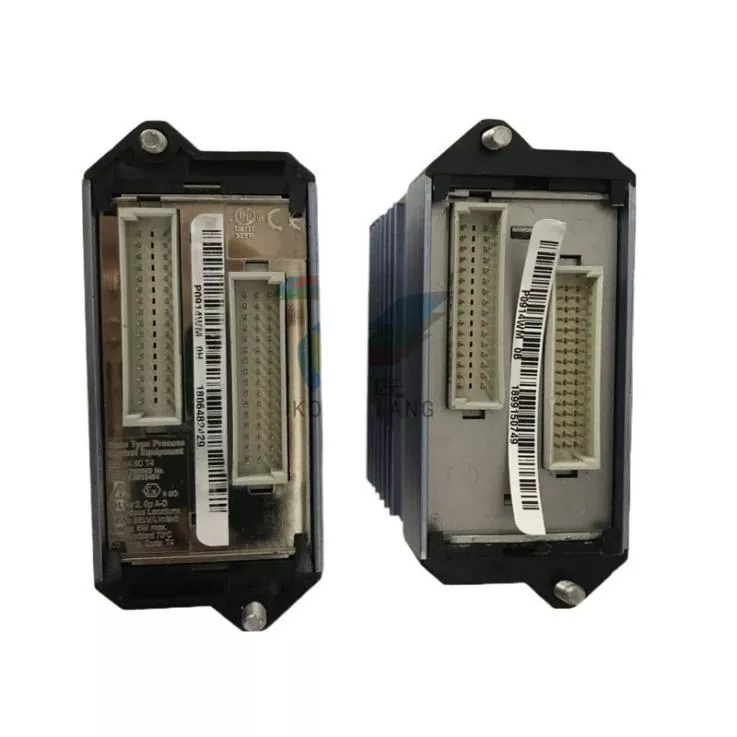

يجمع Foxboro FBM241C P0914WM بين مراقبة الإشارة المنفصلة والتحكم في الإخراج في وحدة إدخال/إخراج معزولة بقناة واحدة، مما يجعلها مناسبة للحفاظ على أنظمة التحكم المتوافقة من سلسلة Foxboro I/A. بالنسبة لفرق الصيانة، ومتكاملي الأنظمة، والمستخدمين الصناعيين، يمكن أن يكون بمثابة بديل عملي أو مكون احتياطي لتركيبات Foxboro الحالية.
يوفر Foxboro FBM241C P0914WM ثماني قنوات إدخال لاستشعار الاتصال. يمكن لكل قناة اكتشاف حالة اتصال مفتوحة أو مغلقة وتستخدم دائرة ترطيب تلامس 24 فولت تيار مستمر.
وتشمل خصائص الإدخال ما يلي:
يتم توفير ثماني قنوات إخراج منفصلة لتحويل الأحمال من مصادر خارجية.
مواصفات الإخراج تشمل:
يجب التحقق من ترتيبات التحميل والإنهاء الفعلية مقابل تكوين النظام قبل التثبيت.
قنوات الإدخال/الإخراج معزولة كهربائيًا عن بعضها البعض وعن الأرض. يساعد هذا التكوين على فصل دوائر المجال ويمكن أن يقلل من تأثير الاختلافات الكهربائية بين الأجهزة الميدانية المتصلة.
تعد خصائص العزل جزءًا من تصميم الوحدة ويجب أخذها في الاعتبار عند دمجها في نظام التحكم الحالي.
تدعم الوحدة مرشحًا قابلاً للتكوين أو أوقات ارتداد تبلغ 0 أو 4 أو 8 أو 16 أو 32 مللي ثانية.
يتيح ذلك تكوين استجابة الإدخال وفقًا لخصائص جهات الاتصال الميدانية المتصلة ويساعد على تجنب تغييرات الإشارة غير المرغوب فيها الناتجة عن ارتداد الاتصال أو الاضطرابات قصيرة المدة.
يعمل Foxboro FBM241C P0914WM بين نظام التحكم والأجهزة الميدانية المنفصلة المتصلة.
على جانب الإدخال، توفر جهات الاتصال الميدانية حالات مفتوحة أو مغلقة يتم اكتشافها بواسطة دوائر استشعار الاتصال الخاصة بالوحدة. تتم معالجة هذه الحالات كإشارات إدخال منفصلة لنظام التحكم.
على جانب الإخراج، تتلقى الوحدة أوامر تحكم منفصلة وتقوم بتحويل الحمل الكهربائي المزود من الخارج من خلال قناة الإخراج المناسبة.
يسمح هذا الترتيب للوحدة بالتعامل مع مراقبة إشارة المجال والتحكم في الإخراج المنفصل داخل نفس وحدة الإدخال/الإخراج.
| غرض | مواصفة |
| ماركة | فوكسبورو |
| نموذج | FBM241C |
| رقم الجزء | P0914WM |
| نوع المنتج | وحدة الإدخال/الإخراج المنفصلة للقناة |
| نظام | سلسلة فوكسبورو I/A |
| قنوات الإدخال | 8 |
| قنوات الإخراج | 8 |
| نوع الإدخال | تحسس الاتصال |
| اتصل بالترطيب | 24 فولت تيار مستمر ±15% |
| نوع الإخراج | مخرجات منفصلة من مصادر خارجية |
| الحد الأقصى لجهد الخرج المطبق | 60 فولت تيار مستمر |
| الحد الأقصى للحمل الحالي | 2 أ |
| وقت التصفية/الارتداد | 0، 4، 8، 16، أو 32 مللي ثانية |
| أبعاد الوحدة | 102 × 45 × 104 ملم |
| تقريبا. وزن | 284 جرام |
| تصاعد | اللوح الأساسي المعياري |
| نوع العرض | قطع غيار الأتمتة |
تعتمد أبعاد الوحدة ومعلومات التركيب على الوثائق الفنية Foxboro FBM241/b/c/d.
ينتمي Foxboro FBM241C P0914WM إلى عائلة Foxboro I/A Series Compact 200 من وحدات الإدخال/الإخراج المنفصلة.
لقد تم تصميمه للعمل مع مكونات النظام المتوافقة، بما في ذلك اللوحة الأساسية المعيارية المناسبة ومجموعة الإنهاء وكابل الإنهاء. يعتمد ترتيب الإنهاء الدقيق على تكوين الإدخال والإخراج المطلوب.
قبل طلب وحدة بديلة، يجب على العملاء التحقق مما يلي:
تحدد وثائق Foxboro P0914WM كرقم الجزء المرتبط بـ FBM241c.
الوحدة مخصصة لأنظمة التحكم الصناعية التي تتطلب مراقبة وتبديل إشارة المجال المنفصلة.
تشمل التطبيقات النموذجية ما يلي:
إن الجمع بين المدخلات والمخرجات المنفصلة يجعلها مناسبة للتطبيقات التي تتطلب مراقبة الاتصال الميداني وإشارات التحكم المنفصلة داخل نفس النظام.
Foxboro FBM241C P0914WM عبارة عن وحدة إدخال/إخراج منفصلة معزولة القناة مع 8 قنوات إدخال و8 قنوات إخراج لأنظمة التحكم Foxboro المتوافقة.
يوفر 8 قنوات إدخال منفصلة و8 قنوات إخراج منفصلة.
تستخدم قنوات الإدخال استشعار التلامس مع ترطيب تلامس 24 فولت تيار مستمر. وهي مصممة لاكتشاف حالات الاتصال المفتوحة والمغلقة.
تدعم المخارج المنفصلة من مصادر خارجية ما يصل إلى 60 فولت تيار مستمر مطبق وما يصل إلى 2 أمبير تيار حمل، وفقًا لتكوين الإنهاء المطبق ومتطلبات النظام.
نعم. توفر الوحدة عزل القناة بين قنوات الإدخال/الإخراج وبين القنوات والأرض.
P0914WM هو رقم الجزء المرتبط بوحدة Foxboro FBM241C. تسرد وثائق Foxboro FBM241c برقم الجزء P0914WM.
