إيمرسون KJ4010X1-BG1 12P0830X062

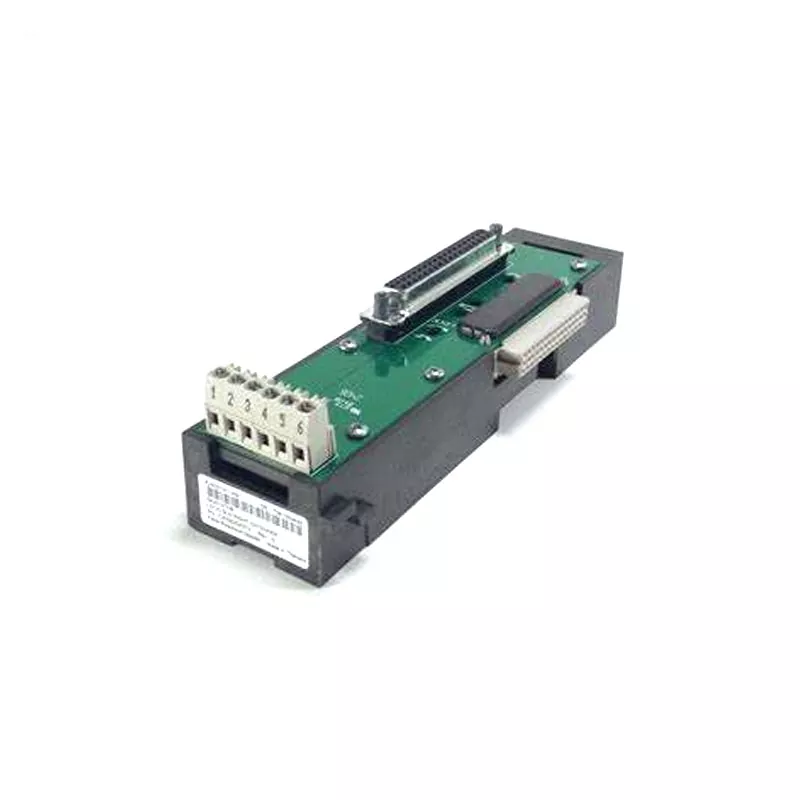

ينتمي Emerson KJ4010X1-BG1 12P0830X062 المقدم من Yueyang Tongtu إلى نظام الإدخال/الإخراج الفرعي من سلسلة DeltaV M ويعمل كوحدة حاملة. لا يقوم بتحويل الإشارة أو المعالجة المنطقية؛ يتمثل دورها في الحفاظ على الاتصال الكهربائي والميكانيكي للحافلة المحلية، ونقل البيانات والطاقة من الناقل الأيسر إلى الناقل الأيمن.

عادةً ما تكون هذه الوحدة مطلوبة عندما ينفد حامل DeltaV الموجود من فتحات الإدخال/الإخراج وتكون هناك حاجة إلى ناقلات إضافية لاستيعاب المزيد من وحدات الإدخال/الإخراج. من خلال تثبيت Emerson KJ4010X1-BG1 12P0830X062 في الفتحة المناسبة، يتم تمديد LocalBus إلى الحامل الفرعي الجديد، مما يسمح بإدارة وحدات الإدخال/الإخراج الإضافية بواسطة نفس وحدة التحكم.

ميزات المنتج

توسيع السعة دون استبدال وحدة التحكم

عند استخدام هذه الوحدة لإضافة سعة الإدخال/الإخراج، تظل وحدة التحكم DeltaV دون تغيير، ولا يتطلب تكوين النظام تنزيلًا كاملاً.

شهادة المنطقة الخطرة

تحمل الوحدة شهادات ATEX Zone 2 وIECEx وFM Class I Division 2 وCSA وUKEX. يمكن تركيبه مباشرة في المواقع الصناعية التي بها غازات أو غبار قابل للاشتعال، مثل المصافي، المصانع الكيماوية، ومرافق معالجة الغاز الطبيعي.

نطاق درجة حرارة واسعة

نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +70 درجة مئوية، مما يجعله مناسبًا للخزائن الخارجية، والغرف غير المكيفة، والظروف المناخية القاسية.

تركيب خالي من الأدوات

تستخدم الوحدة تصميمًا إضافيًا. ويمكن إدخاله في فتحات دليل اللوحة الإلكترونية المعززة حتى يتم تعشيق المزلاج، دون الحاجة إلى أدوات خاصة.

المتانة الميكانيكية

تفي الوحدة بمعايير ISA-S71.04-1985 الفئة G3 لمقاومة الملوثات المحمولة جواً وتتحمل صدمات 10 جرام (نصف جيب، 11 مللي ثانية) واهتزاز 1 مم من الذروة إلى الذروة.

تعليمات التثبيت

قبل تثبيت أو إزالة Emerson KJ4010X1-BG1 12P0830X062، يجب إيقاف تشغيل طاقة حامل DeltaV. لا يجوز إدخال الوحدة أو سحبها أثناء تنشيط النظام.

خطوات التثبيت:

1. تأكد من إيقاف تشغيل النظام وأن المنطقة آمنة.

2. قم بمحاذاة الوحدة مع فتحات دليل اللوحة الإلكترونية المعززة وادفعها للداخل أفقيًا.

3. قم بإدخال الوحدة حتى يتم تعشيق آلية المزلاج، وتأكد من أن الوحدة متكافئة مع الحاملات المجاورة ومستقرة بشكل آمن.

بعد التثبيت، لا يلزم إجراء معايرة أو تكوين معلمة، حيث لا تحتوي الوحدة على مكونات قابلة للتعديل أو أجزاء يمكن للمستخدم صيانتها.

نقطتان مهمتان يجب ملاحظتهما:

1. ستؤدي إزالة أي وحدة ناقل أثناء تشغيل النظام إلى مقاطعة استمرارية LocalBus، مما يتسبب في فقدان جميع شركات النقل النهائية الاتصال بوحدة التحكم.

2. بالنسبة لكابلات LocalBus التي تعبر بين العبوات في المناطق الخطرة، يجب تطبيق حماية القناة وفقًا لمتطلبات NEC أو IEC.

دليل الاختيار

قبل طلب Emerson KJ4010X1-BG1 12P0830X062، يجب التحقق من العناصر التالية:

اتجاه التوسع

هذا النموذج هو الموسع الصحيح. إذا كان تخطيط الحامل يتطلب تمديد الناقل الأيسر، فستكون هناك حاجة إلى نموذج مختلف. تحقق من رسم ترتيب الرف قبل تقديم الطلب.

إجمالي طول سلسلة ديزي

تضاف عروض جميع الحاملات الحالية والمقترحة للتأكد من أن الطول الإجمالي لا يتجاوز 6.5 متر. إذا تجاوز الإجمالي هذا الحد، ففكر في تقسيم النظام أو إضافة وحدة تحكم أخرى بدلاً من الاستمرار في تمديدات السلسلة.

تصنيف المناطق الخطرة

تأكد من أن تصنيف المنطقة الخطرة بالموقع يطابق شهادات الوحدة. هذه الوحدة مناسبة للمنطقة 2 والفئة الأولى القسم 2. ولم تتم الموافقة عليها للمنطقة 0 أو المنطقة 1.

ميزانية الطاقة

يوفر LocalBus 12.6 VDC بحد أقصى 8A. ستضيف كل شركة حاملة إضافية ووحدات الإدخال/الإخراج الخاصة بها إلى استهلاك الطاقة. احسب الحمل الحالي قبل التوسيع لضمان احتياطي طاقة كافٍ.

توفر المنتج

تم إيقاف هذا النموذج. بالنسبة للمشاريع الجديدة، قم بتقييم ما إذا كان المخزون الفائض سيكون كافيا لاحتياجات الصيانة على المدى الطويل. بالنسبة لتوسعات النظام الحالي أو تجديد قطع الغيار، تكون قنوات المخزون كافية بشكل عام.

المواصفات الفنية

الصناعات التطبيقية

يتم استخدام Emerson KJ4010X1-BG1 12P0830X062 في الصناعات التي تتطلب أتمتة العمليات والقدرة على توسيع النظام:

النفط والغاز: المصافي، معالجة الغاز الطبيعي، وحدات التكسير الحفزي

المواد الكيميائية والبتروكيميائية: حلقات معالجة للتحكم في درجة الحرارة والضغط والتدفق

توليد الطاقة: محطات الطاقة الحرارية، محطات توربينات الغاز، توسيع نظام الإدخال والإخراج المساعد

معالجة المياه ومياه الصرف الصحي: التحكم في العمليات والتشابك للمنشآت البلدية والصناعية

التصنيع والمعادن: مصانع الصلب والتعدين والتصنيع العام مع احتياجات الإدخال/الإخراج الموزعة

التعليمات

س: هل هذا النموذج لا يزال في الإنتاج؟

ج: لا، أوقفت شركة Emerson إنتاجها في 31 ديسمبر 2018. ويأتي العرض الحالي من فائض المصنع أو المخزون المستخدم الذي تم اختباره.

س: ما الفرق بين الموسع الأيسر والموسع الأيمن؟

ج: يقوم الموسع الأيمن (KJ4010X1-BG1) بتمرير LocalBus من الناقل الحالي إلى الناقل التالي على اليمين. يمررها الموسع الأيسر إلى اليسار. لديهم اتجاهات موصل مادي مختلفة ولا يمكن استخدامها بالتبادل. تأكيد الاتجاه قبل الطلب.

س: هل تتطلب الوحدة المعايرة أو التكوين بعد التثبيت؟

ج: لا، إنه موسع أجهزة سلبي لا يحتوي على مكونات قابلة للتعديل، لذلك لا حاجة إلى معايرة أو إعداد برنامج.

س: هل يمكن إدراج الوحدة أو إزالتها أثناء تشغيل النظام؟

ج: لا. يجب إيقاف تشغيل النظام بالكامل قبل إدخاله أو إزالته. سوف يؤدي التبديل الفوري إلى مقاطعة LocalBus وقد يتسبب في فشل الاتصال.

س: ماذا يحدث إذا تجاوز طول سلسلة الأقحوان 6.5 متر؟

ج: أبعد من 6.5 أمتار، لا يمكن ضمان سلامة الإشارة وتوقيتها، مما قد يؤدي إلى أخطاء في الاتصال أو انقطاع الوحدة. يرجع هذا الحد إلى قدرة المحرك الكهربائي للحافلة ولا يمكن التغلب عليه بإضافة المزيد من الموسعات.
