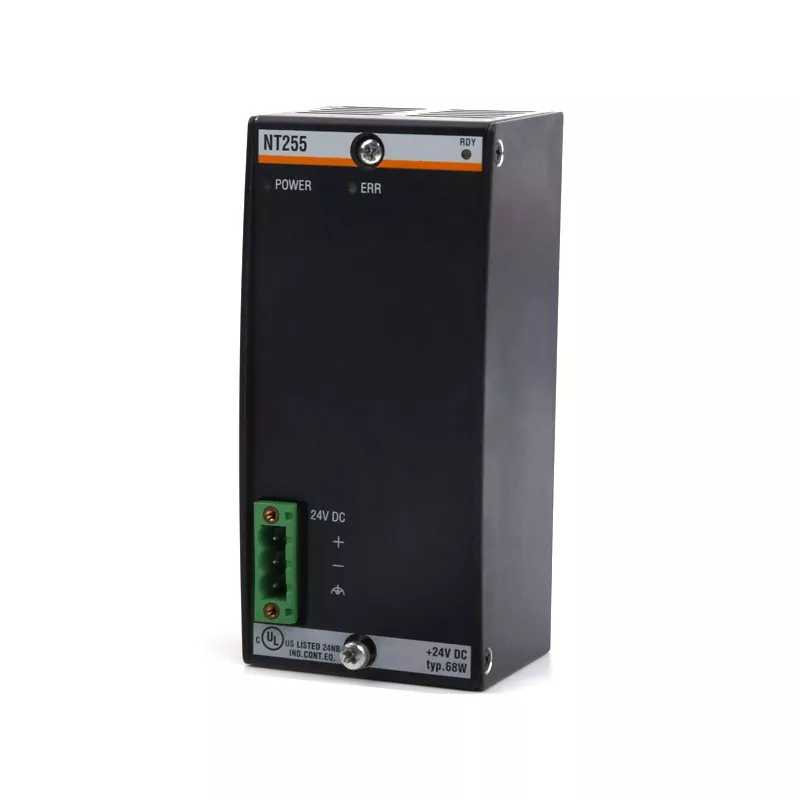

باخمان NT255

Bachmann NT255 هي وحدة تزويد الطاقة المستخدمة في أنظمة التشغيل الآلي المعيارية Bachmann. إنه يزود الفولتية التشغيلية التي تتطلبها وحدات المعالجة المركزية (CPUs) والوحدات النمطية الأخرى المتصلة من خلال لوحة الكترونية معززة للنظام، مع دخل تيار مستمر من 18 إلى 34 فولت وطاقة خرج تبلغ 45 وات. يتوفر ما يصل إلى 55 وات لأحمال الذروة المؤقتة، بينما يدعم مخرج +5 فولت الرئيسي ما يصل إلى 6 أمبير.

توفر الوحدة أيضًا مخرجات +15 فولت و-15 فولت عند 0.5 أمبير لكل منهما، جنبًا إلى جنب مع حماية القطبية العكسية الإلكترونية، ومراقبة جهد الإدخال، والعزل الجلفاني، ومؤشر الحالة، وإشارة انقطاع التيار الكهربائي. بالنسبة لمشاريع الاستبدال أو الصيانة، يجب التحقق من الطراز الدقيق ورقم الجزء مقابل التثبيت الحالي.

تعريف المنتج

المواصفات الرئيسية

وظيفة إمداد الطاقة

تشكل وحدة إمداد الطاقة جزءًا من بنية الطاقة الداخلية لنظام أتمتة Bachmann. فهو يحول مصدر التيار المستمر الوارد إلى الفولتية التي تتطلبها وحدة المعالجة المركزية والوحدات الأخرى المثبتة من خلال اللوحة الإلكترونية المعززة.

توفر الوحدة ثلاثة مستويات لجهد الخرج: +5 فولت، +15 فولت، و-15 فولت. تم تصنيف خرج +5 فولت عند 6 أمبير، مع قدرة ذروة 8 أمبير، بينما تدعم مخرجات ± 15 فولت 0.5 أمبير لكل منها. تهدف هذه المخارج إلى توفير أجهزة النظام المتصلة بدلاً من العمل كمصدر طاقة خارجي للتيار المستمر للأغراض العامة.

تدعم العديد من وظائف الحماية والمراقبة التشغيل الموثوق للنظام. تساعد الحماية الإلكترونية للقطبية العكسية على منع الضرر الناتج عن قطبية الإدخال غير الصحيحة، في حين أن مراقبة جهد الإدخال يمكن أن تولد رسالة انقطاع التيار الكهربائي عندما تقع حالة الإمداد خارج النطاق المطلوب. توفر العزلة الجلفانية الفصل بين المدخلات والنظام والدوائر الأرضية.

توافق النظام

تم تصميم هذه الوحدة لبنية الأتمتة المعيارية لـ Bachmann وتعمل مع مكونات النظام المتصلة بلوحة الكترونية معززة. ولذلك فإن ملاءمتها تعتمد على تكوين نظام التحكم الكامل وليس على المواصفات الكهربائية وحدها.

عند اختيار بديل، يجب التحقق من النموذج الأصلي ورقم الجزء وتكوين اللوحة الإلكترونية المعززة وإمدادات الإدخال وقدرة الإخراج المطلوبة والظروف البيئية. وهذا مهم بشكل خاص عند صيانة معدات التشغيل الآلي القديمة، حيث يجب أن يتوافق المكون البديل مع تكوين النظام المحدد.

عادةً ما تكون المعلومات الموجودة على ملصق الوحدة الأصلية هي نقطة البداية الأكثر فائدة. يمكن أن يساعد توفير رقم الجزء الدقيق في تحديد المكون المطلوب قبل تأكيد التوفر ومتطلبات التسليم.

NT255 و NT255 CC

يتوفر الإصدار القياسي وإصدار NT255 CC ColdClimate لبيئات تشغيل مختلفة. يتم تعريف الوحدة القياسية برقم الجزء 00031426-00، بينما يستخدم إصدار ColdClimate الرقم 00031427-00.

يوفر كلا الإصدارين نفس وظيفة مصدر الطاقة الأساسية وتكوين الإخراج. تم تصميم متغير ColdClimate للتطبيقات التي تتطلب مراعاة درجات الحرارة المنخفضة والظروف البيئية مثل التكثيف.

يجب تحديد الإصدار الصحيح من وثائق المعدات الأصلية، وتحديد الوحدة، وبيئة التثبيت الفعلية بدلاً من المظهر وحده.

التطبيقات

يتم استخدام Bachmann NT255 في أنظمة الأتمتة والتحكم الصناعية المستندة إلى Bachmann حيث تكون طاقة التيار المباشر الداخلية مطلوبة لوحدات المعالجة المركزية والوحدات النمطية الأخرى المتصلة. يمكن أن تحدث المتطلبات النموذجية أثناء صيانة النظام، وإصلاح المعدات، وتوسيع نظام التحكم، وإعداد قطع الغيار المهمة.

يجب أن يعتمد الاختيار على تكوين النظام الكامل بدلاً من إخراج الطاقة وحدها. يجب أخذ الوحدات المتصلة، وترتيب اللوحة الإلكترونية المعززة، والإمدادات الواردة، والظروف البيئية، والإصدار المطلوب في الاعتبار عند التأكد من الملاءمة.

طلب المعلومات

بالنسبة للمصادر، يمكن للعملاء تقديم النموذج الكامل أو رقم الجزء مع الكمية المطلوبة ومتطلبات حالة المنتج ومعلومات التطبيق ووجهة التسليم.

رقم الجزء القياسي هو 00031426-00. إذا كان التثبيت الحالي يستخدم إصدار ColdClimate، فيجب تأكيد المكون المطلوب كـ NT255 CC, 00031427-00.

يساعد توفير معلومات التعريف الأصلية في بداية عملية تحديد المصادر على تقليل أخطاء اختيار النموذج ويسمح بالتحقق من متطلبات التوفر والحالة والكمية والتسليم بشكل أكثر كفاءة.

الأسئلة المتداولة

ما هو باخمان NT255؟

إنها وحدة إمداد الطاقة لأنظمة التشغيل الآلي المعيارية لـ Bachmann، مما يوفر جهد الإمداد الداخلي الذي تتطلبه وحدة المعالجة المركزية والوحدات النمطية الأخرى المتصلة بلوحة الكترونية معززة.

ما هو نطاق جهد الإدخال؟

نطاق جهد الإدخال المحدد هو 18-34 فولت تيار مستمر.

ما هي تقييمات الإخراج الرئيسية؟

توفر الوحدة +5 فولت عند 6 أمبير، مع قدرة ذروة 8 أمبير، بالإضافة إلى +15 فولت و-15 فولت عند 0.5 أمبير لكل منهما. تبلغ طاقة الخرج المقدرة 45 وات، مع توفر ما يصل إلى 55 وات لأحمال الذروة المؤقتة.

ما هو الفرق بين الإصدارات القياسية وColdClimate؟

يتم تحديد الإصدار القياسي بواسطة 00031426-00، في حين أن إصدار ColdClimate هو 00031427-00. هذا الأخير مخصص للمنشآت التي تحتاج إلى مراعاة درجات الحرارة المنخفضة والظروف البيئية المرتبطة بالتكثيف.

ما هي المعلومات المطلوبة لعرض أسعار بديل؟

رقم الجزء الأصلي هو المرجع الأكثر فائدة. يمكن أيضًا توفير الكمية ومتطلبات حالة المنتج ومعلومات النظام الحالية ووجهة التسليم لدعم عمليات التحقق من التوفر والمصادر.

طلب عرض أسعار

هل تحتاج إلى 00031426-00 أو 00031427-00 لنظام أتمتة Bachmann الحالي؟ أرسل لنا رقم الجزء الأصلي والكمية المطلوبة ومتطلبات حالة المنتج ووجهة التسليم. يمكن لشركة Yueyang Tongtu التحقق من العرض المتاح وتوفير معلومات عن المصادر والتسليم بناءً على متطلباتك.
